Terasic TR4 FPGA開発キット-Stratix IV GX EP4SGX230-

TR4-230　P0107

596,800円(税込656,480円)

購入数

個

Terasic TR4 FPGA開発キット -Stratix IV GX EP4SGX230 -

TR4開発ボードは、高性能、シリアル接続、および高度なメモリインターフェイスを必要とするシステム設計に理想的なハードウェアプラットフォームを提供します。 TR4は、Stratix®IV GXデバイスを搭載し、業界標準のペリフェラル、コネクタ、およびインタフェースによってサポートされています。広範な計算集中型アプリケーションに適した豊富な機能セット。

TR4は、複数のリファレンスデザインと6個の高速メザニンカード（HSMC）コネクタによってサポートされており、メザニンドーターカードを使用して拡張とカスタマイズを行うことができます。大規模なASICプロトタイプ開発では、複数のTR4を積み重ねてカスタマイズが容易なマルチFPGAシステムを作成できます。

▼仕様

FPGAデバイス

Stratix IV GX EP4SGX230

228,000論理要素（LE）
合計17,133メモリKビット
1,288 18×18ビット乗算ブロック
2つのPCI ExpressハードIPブロック
744ユーザーI / O
8フェーズロックループ（PLL）

Stratix IV GX EP4SGX530

531,200の論理要素（LE）
合計27,376メモリKビット
1,024 18×18ビット乗算ブロック
4つのPCI ExpressハードIPブロック
744ユーザーI / O
8フェーズロックループ（PLL）

FPGAコンフィギュレーション

MAXII CPLD EPM2210システムコントローラと高速パッシブパラレル（FPP）構成
Quartus II Programmerで使用するためのオンボードUSB Blaster
MAX II CPLDで構成されたプログラマブルPLLタイミングチップ
JTAGモードをサポート

メモリデバイス

16ビットデータバス付き64MBフラッシュ
2MB SSRAM（512K×32）

DDR3 SO-DIMMソケット

最大8GBの容量
533MHzでの最大メモリクロックレート
最大68Gbpsの理論上の帯域幅

ボタン、スイッチ、LED

4つのユーザー制御可能LED
ユーザー定義入力用の4つのボタン
ユーザー定義入力用の4つのスライドスイッチ

オンボードクロック

50MHzオシレータ

SMAコネクタ

差動クロック入力用のSMAコネクタペア
差動クロック出力用のSMAコネクタペア
クロック出力用SMAコネクタ
外部クロック入力用SMAコネクタ

2つのPCI Express x 4コネクタ

2.5Gbps /レーンのGen1から5.0Gbps /レーンのGen2への接続速度をサポート
最大6.5 Gbpsの高速トランシーバチャネル
ダウンストリームモードをサポート

172ピン高速メザニンカード（HSMC）6枚

6個のHSMCコネクタ
設定可能なI / O規格 - 1.5V、1.8V、2.5V、3.0V
最大6.5 Gbpsの合計16の高速トランシーバ
HSMCポートAからDの間には、1.6Gbpsまでの55本のLVDS TXチャネルと最大1.1Gbpsまでの17本のエミュレートLVDS TXチャネルがあります。

2本の40ピン拡張ヘッダ

72のFPGA I / Oピン。 4本の電源ラインとアースライン
設定可能なI / O規格 - 1.5V、1.8V、2.5V、3.0V
HSMCポートとピンを共有

パワー

スタンドアロンDC 19V入力

ブロック図

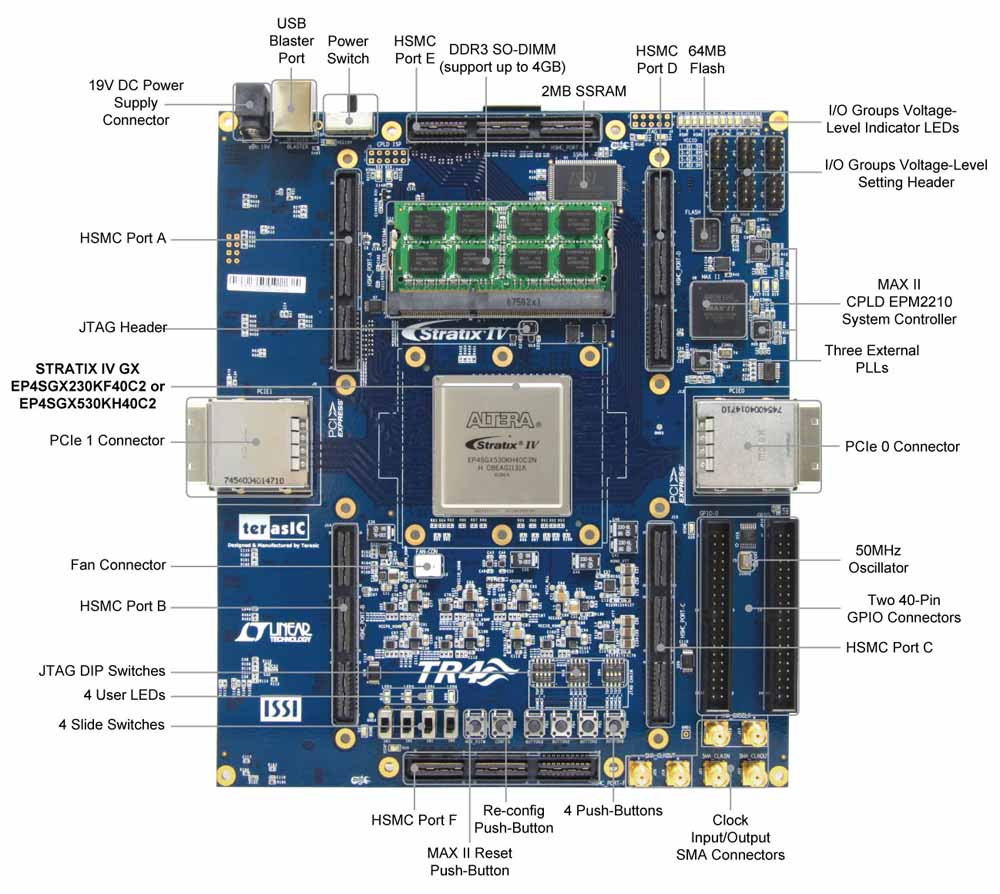

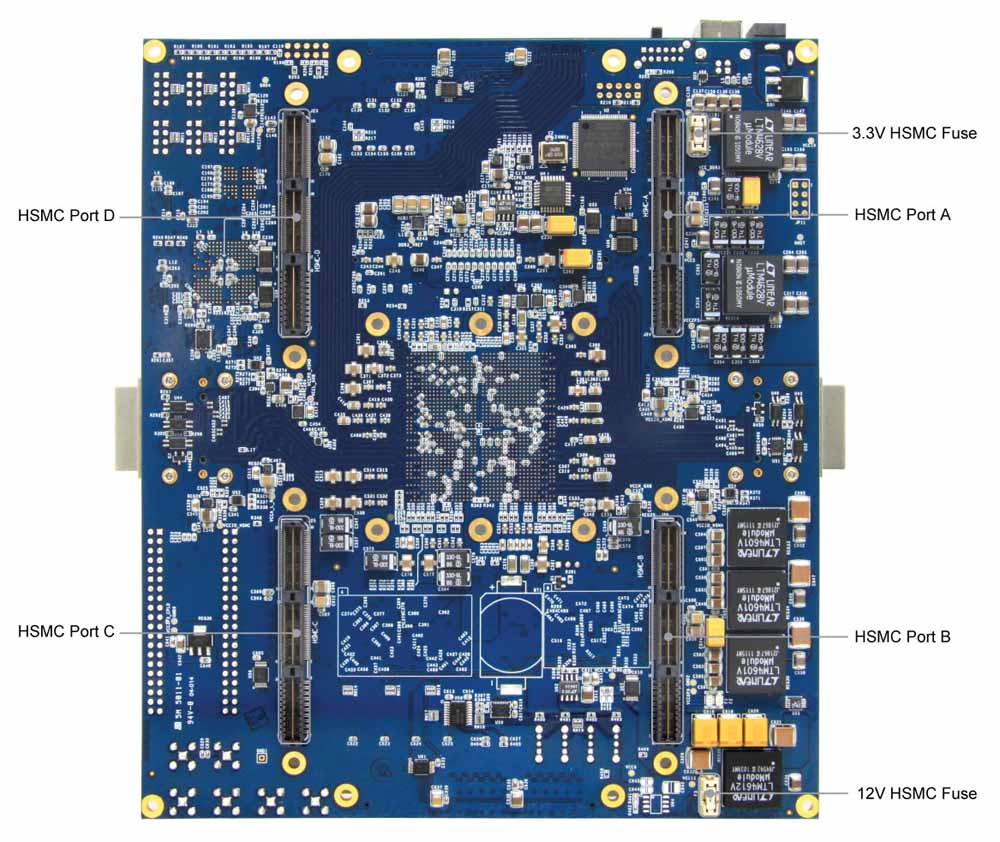

▼ レイアウト

▼リソース

ダウンロード

Documents書類

Titleタイトル	Versionバージョン	Size(KB)サイズ（KB）	Date Added追加日	Downloadダウンロード
TR4 User Manual TR4の取扱説明書	2.0 2.0	8004 8004	2018-06-06 2018-06-06
Using the Design Security Feature in TR4 TR4でデザインセキュリティ機能を使用する	1.0 1.0	1603 1603年	2014-06-06 2014-06-06

Daughter Card Demonstationsドーターカードのデモンストレーション

Titleタイトル	Versionバージョン	Size(KB)サイズ（KB）	Date Added追加日	Downloadダウンロード
NETネット			2012-08-10 2012-08-10
ADA ADA			2012-07-16 2012-07-16
AHAああ			2012-07-16 2012-07-16
D5M D5M			2012-07-16 2012-07-16
DCC DCC			2012-07-16 2012-07-16
HDMI HDMI			2012-07-16 2012-07-16
ICB ICB			2012-07-16 2012-07-16
MTL MTL			2012-07-16 2012-07-16
MTLC MTLC			2012-07-16 2012-07-16
SATA SATA			2012-07-16 2012-07-16
SDI SDI			2012-07-16 2012-07-16
XTS XTS			2012-07-16 2012-07-16
DVI DVI			2012-07-16 2012-07-16

CD-ROM

Titleタイトル	Versionバージョン	Date Added追加日
TR4 PCIE Example Design TR4 PCIEサンプルデザイン	1.1.0 1.1.0	2018-12-12 2018-12-12
TR4 CD-ROM TR4 CD-ROM	1.1.1 1.1.1	2018-06-06 2018-06-06
TR4 System Builder TR4システムビルダー	1.1.0 1.1.0	2017-02-06 2017-02-06

Please note that all the source codes are provided "as-is".すべてのソースコードは「現状のまま」提供されています。 For further support or modification, please contact Terasic Support and your request will be transferred to Terasic Design Service.それ以上のサポートか修正のために、 Terasicサポートに連絡してください、そして、あなたの要求はTerasicデザインサービスに転送されます。
More resources about IP and Dev.IPと開発に関するより多くのリソース。 Kit are available on Intel User Forums .キットは、 Intelユーザーフォーラムで入手できます。

TR4 Tools TR4ツール

TR4 Control Panel – allows users to access various components on the TR4 board from a host computer. TR4コントロールパネル - ユーザーはホストコンピュータからTR4ボード上のさまざまなコンポーネントにアクセスできます。

TR4 Control Panel TR4コントロールパネル

TR4 System Builder – a powerful tool comes with the TR4 board. TR4 System Builder - 強力なツールがTR4ボードに付属しています。 This tool will allow users to create a Quartus II project file on their custom design for the TR4 board.このツールを使用すると、TR4ボード用のカスタムデザインにQuartus IIプロジェクトファイルを作成できます。 The top-level design file, pin assignments, and I/O standard settings for the TR4 board will be generated automatically by the TR4 System Builder. TR4ボードの最上位デザインファイル、ピン割り当て、およびI / O規格設定は、TR4 System Builderによって自動的に生成されます。 In addition, through the HSMC connectors you can select various daughter cards in conjunction with the TR4 using the TR4 System Builder.さらに、HSMCコネクタを介して、TR4 System Builderを使用してTR4と組み合わせてさまざまなドーターカードを選択できます。

TR4 System Builder TR4システムビルダー

The generated Quartus II project files include the following:生成されたQuartus IIプロジェクトファイルには以下が含まれます。

Quartus II Project File (.qpf) Quartus IIプロジェクト・ファイル（.qpf）
Quartus II Setting File (.qsf) Quartus II設定ファイル（.qsf）
Top-Level Design File (.v)最上位デザインファイル（.v）
External PLL Contorller (.v)外部PLLコントローラ（.v）
Synopsis Design Constraints file (.sdc)概要デザイン制約ファイル（.sdc）
Pin Assignment Document (.htm)ピン割り当て文書（.htm）

TR4 Reference Designs TR4リファレンスデザイン

Breathing LEDs呼吸用LED
External Clock Generator外部クロックジェネレータ
High Speed Mezzanine Card Connector Test高速メザニンカードコネクタテスト
DDR3 Nios II Read/Write Loopback Test DDR3 Nios IIリード/ライト・ループバック・テスト
DDR3 HDL Read/Write Test DDR3 HDL読み取り/書き込みテスト
