Terasic TR5 FPGA開発キット

TR5 P0400

1,237,600円(税込1,361,360円)

購入数
個


Terasic TR5 FPGA開発キット


Altera Stratix V GX FPGAを使用したTR5 FPGA開発キットは、最大622K LEの大容量で高速動作と伝送を提供します。

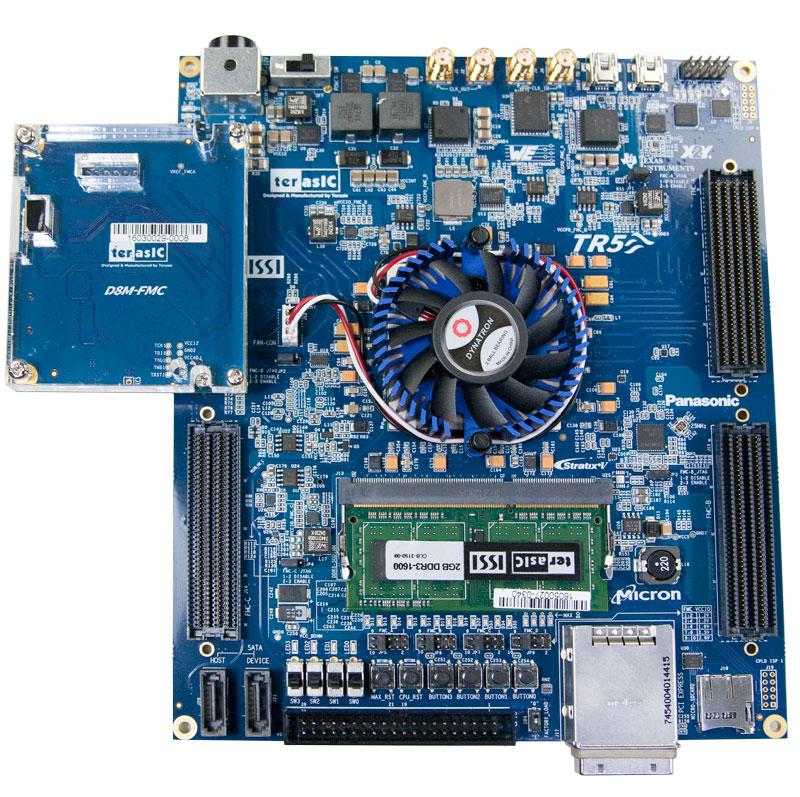

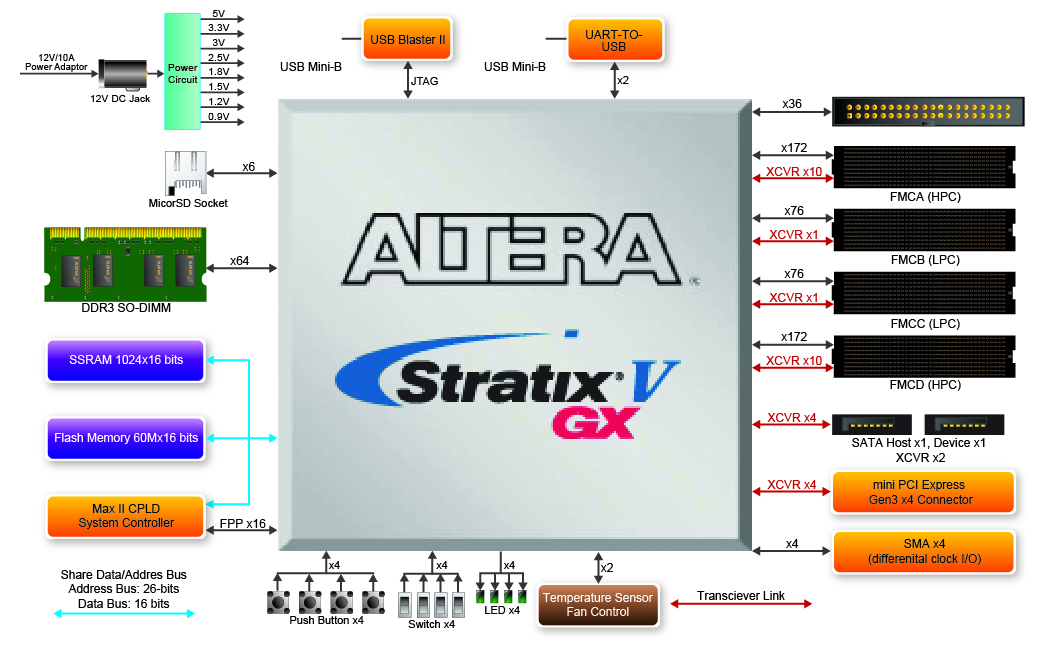

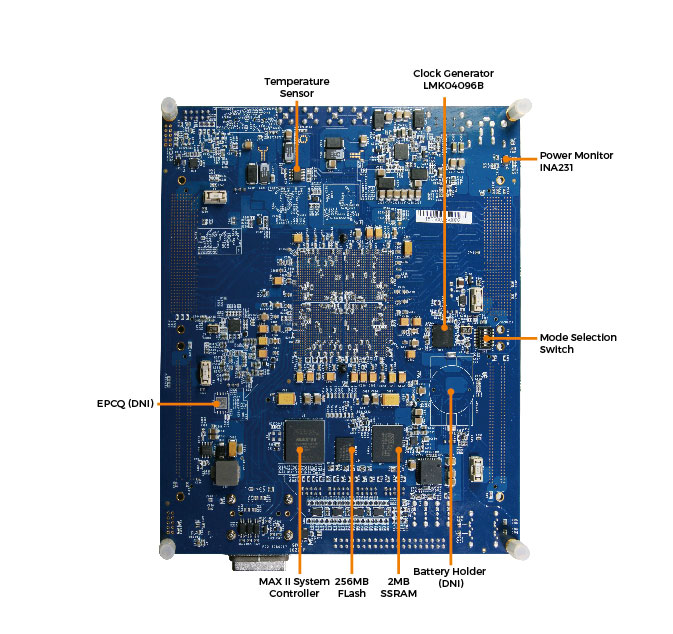

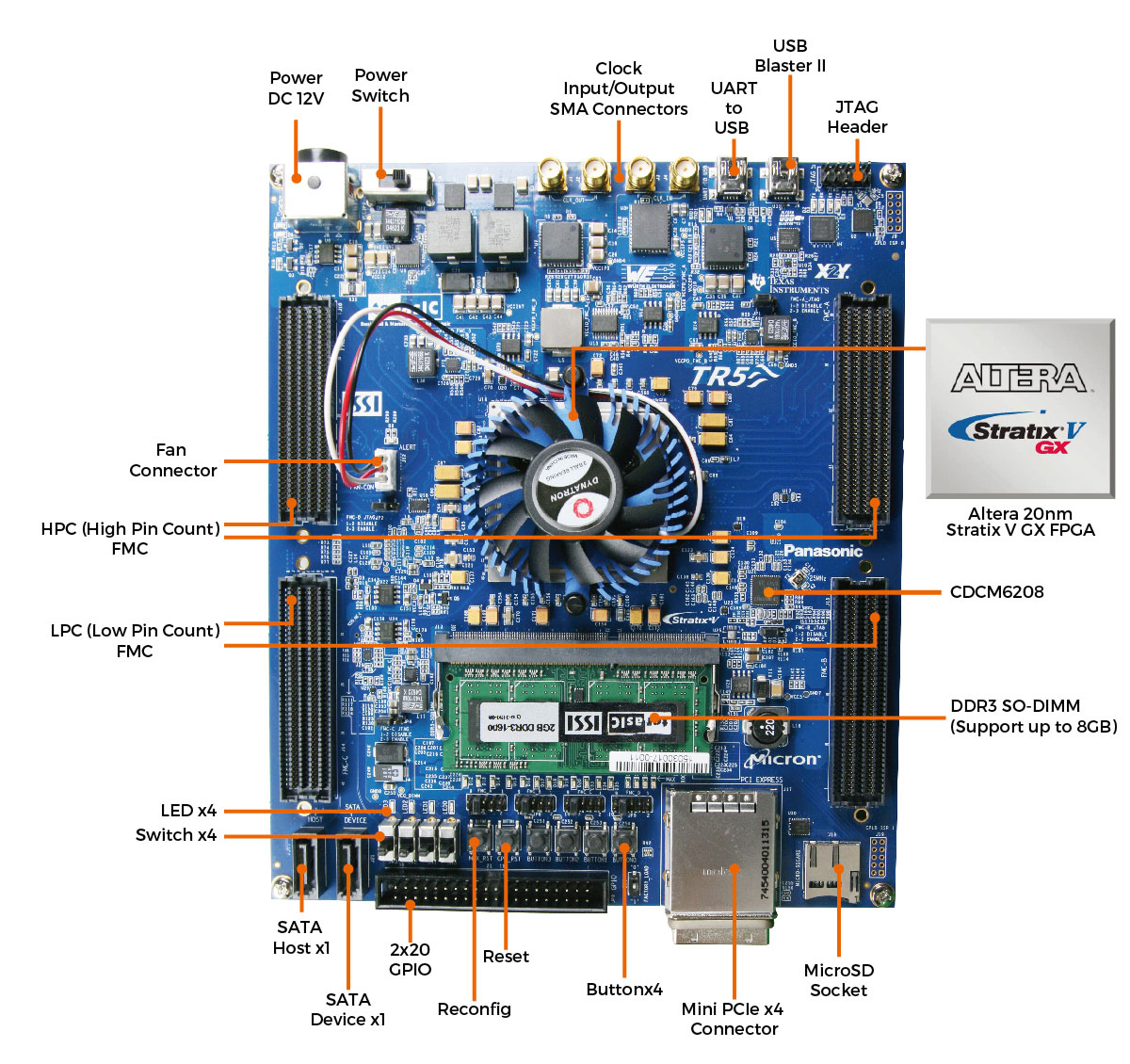

このボードには4つのFMCコネクタと1 つ の 2x20 GPIOコネクタがあります。 周辺機器を接続した状態で使用量を拡大するために、合計500を超えるI / Oをユーザーに提供します。 高速計算のために大量のデータにアクセスするための帯域幅を増やすために、 内蔵の高速DDR3メモリとSSRAMがあります。 さらに、ボードもPCIeを持っています そして 高速データ伝送用のSATAインタフェース

4つのFMCコネクタ 2×20 GPIOコネクタ DDR3メモリ

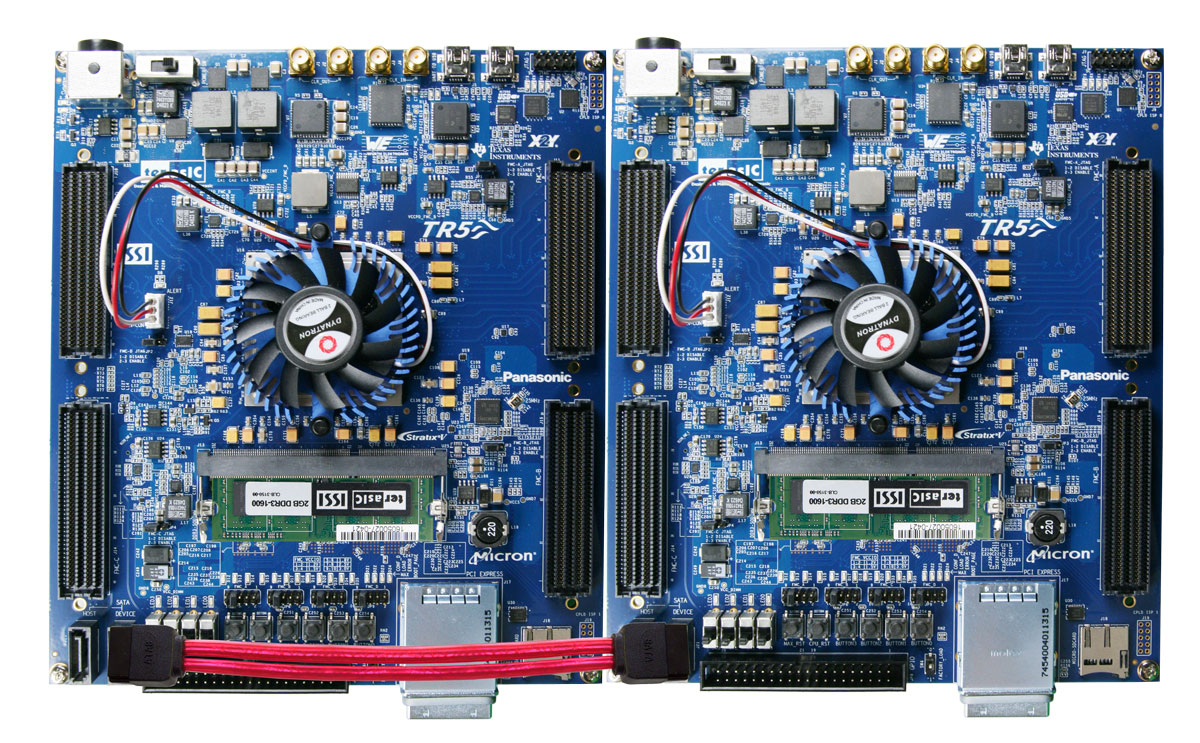

SSRAM PCIe SATA

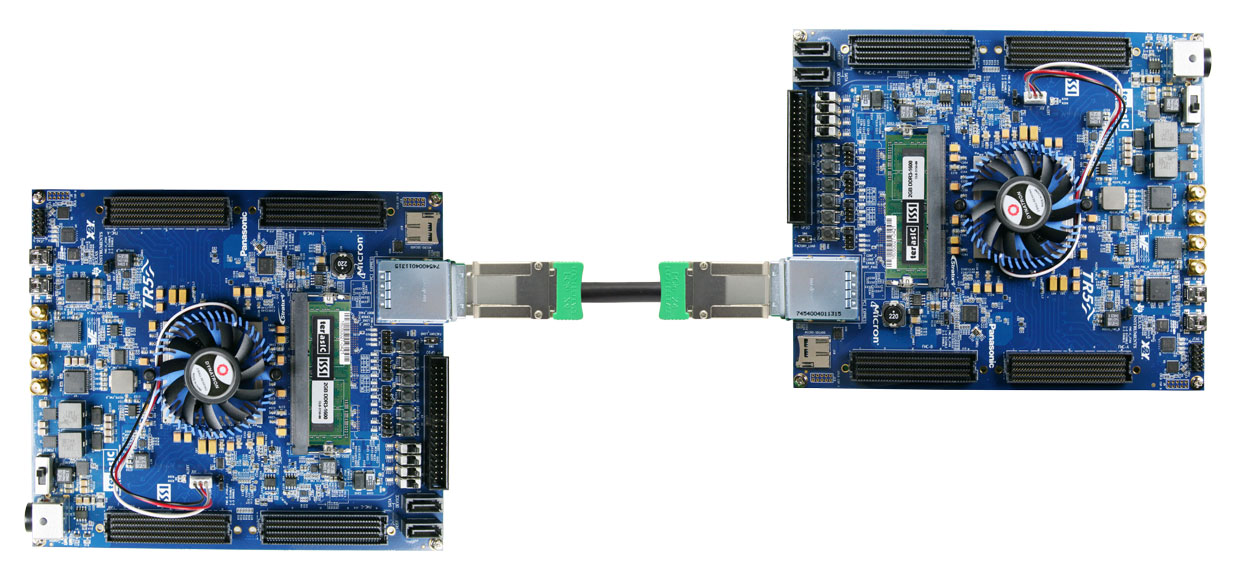

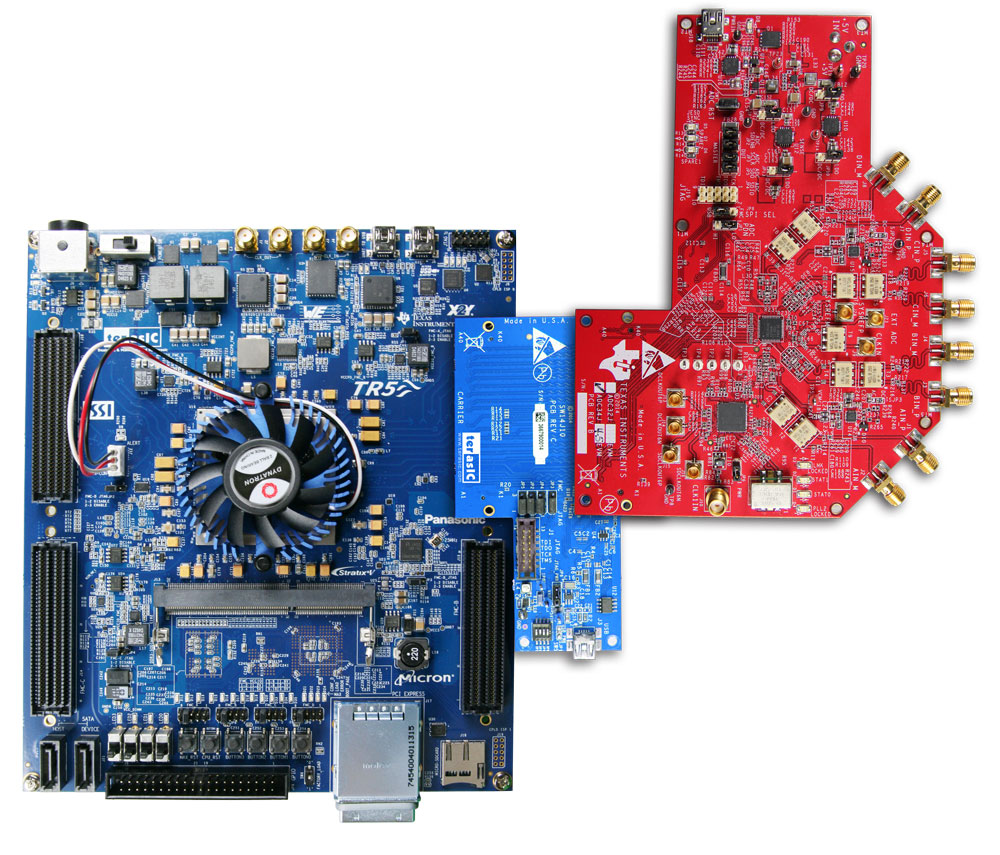

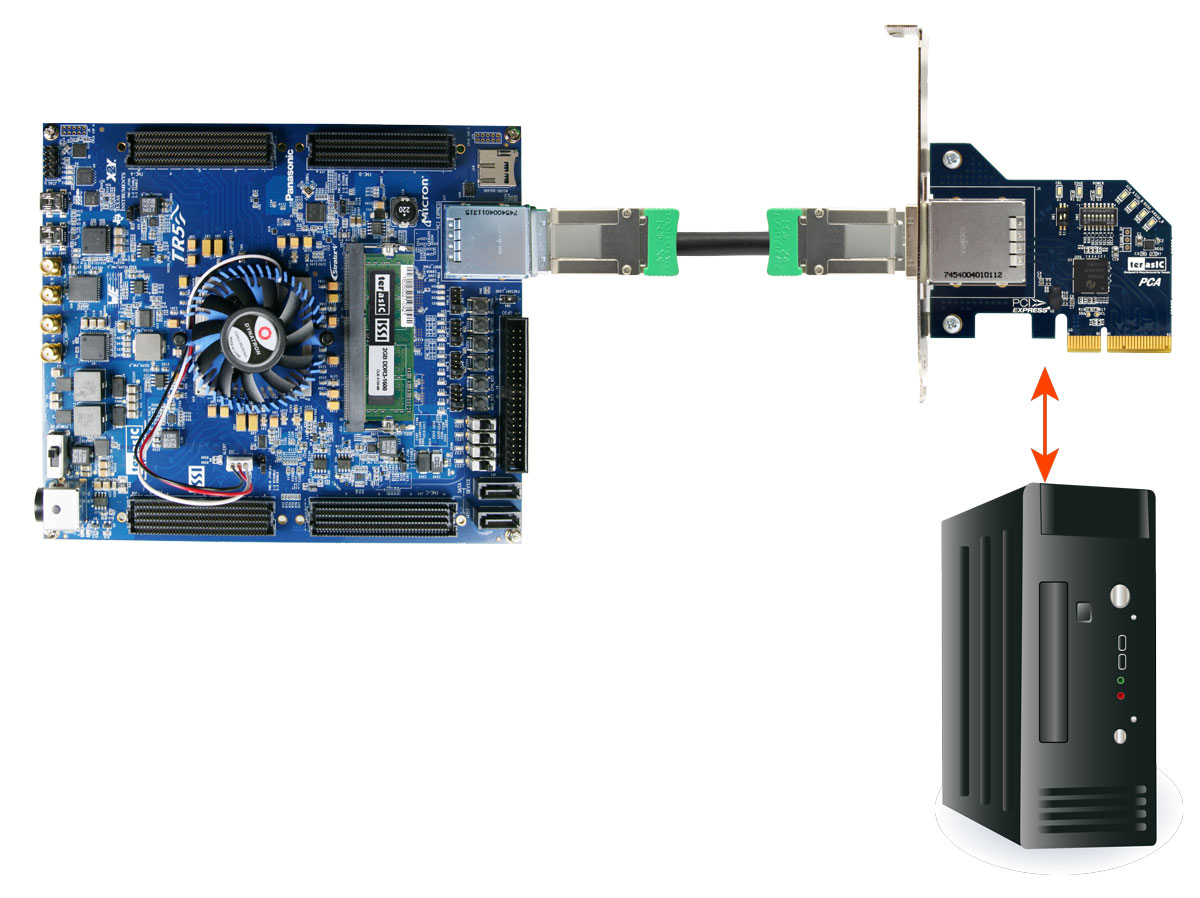

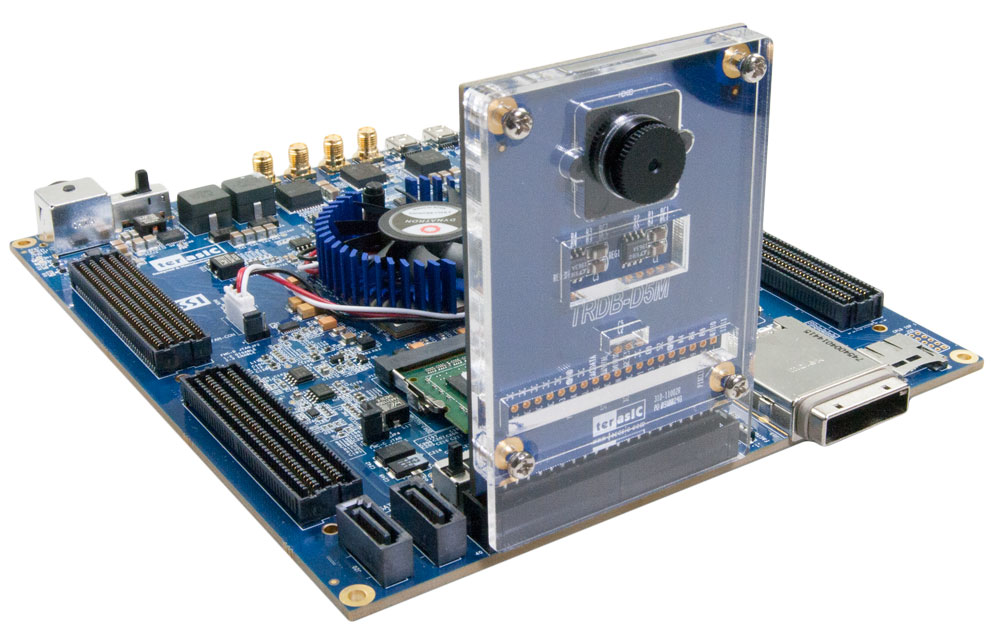

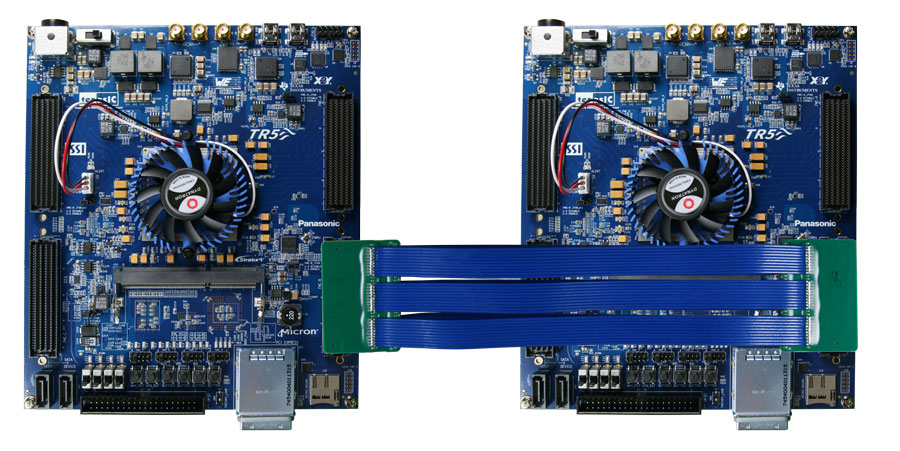

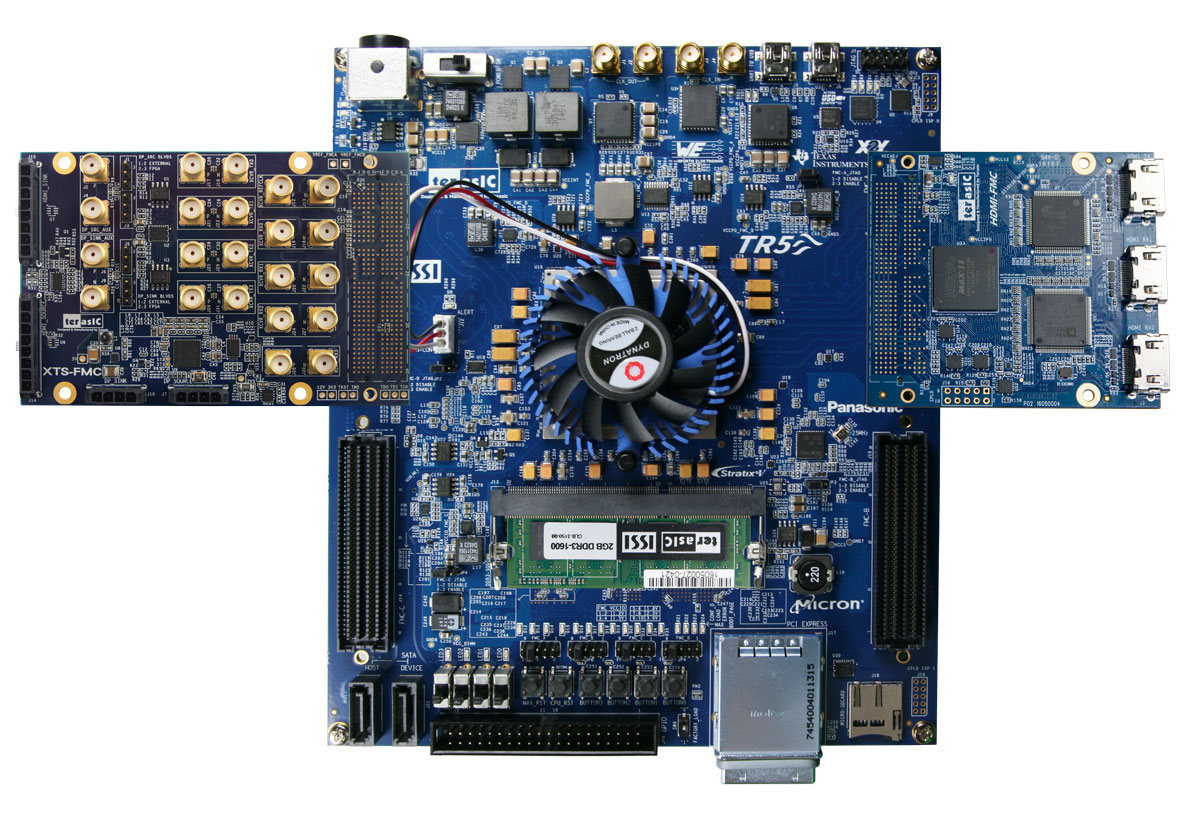

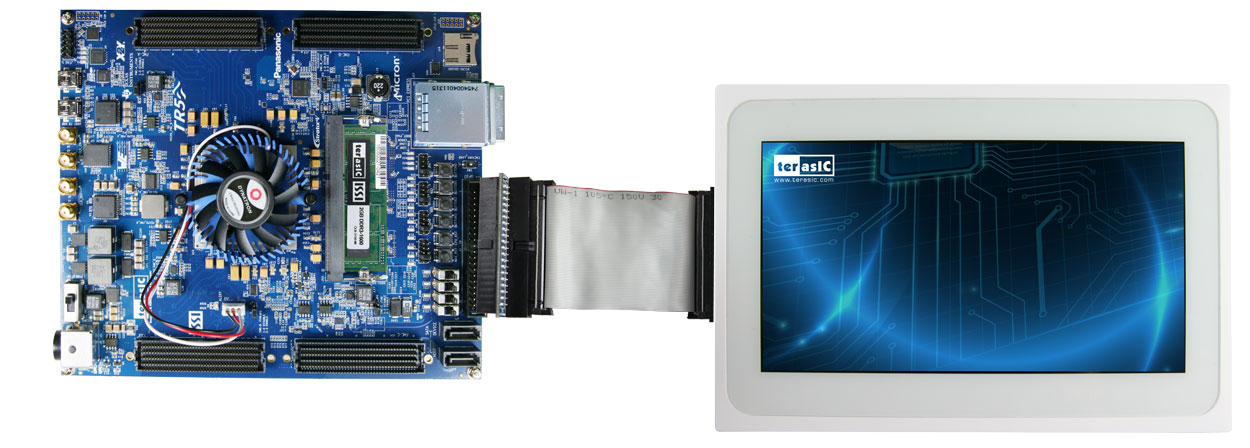

TR5の主な用途は、ASICプロトタイピング検証とプロトタイプシステムの確立です。 オンボードのFMCコネクタは標準インタフェースです。 ユーザーはさまざまなFMCドーターカードを購入または開発してシステムを拡張できます。 複数のFPGAを使用する必要がある開発者にとっては、TerasicのFMCまたはPCIeケーブルを利用して、スタック可能なマルチボード通信システムを確立することができます。 ユーザーはホストPCと通信するためにTerasic PCIeドーターカードを購入することもできます。

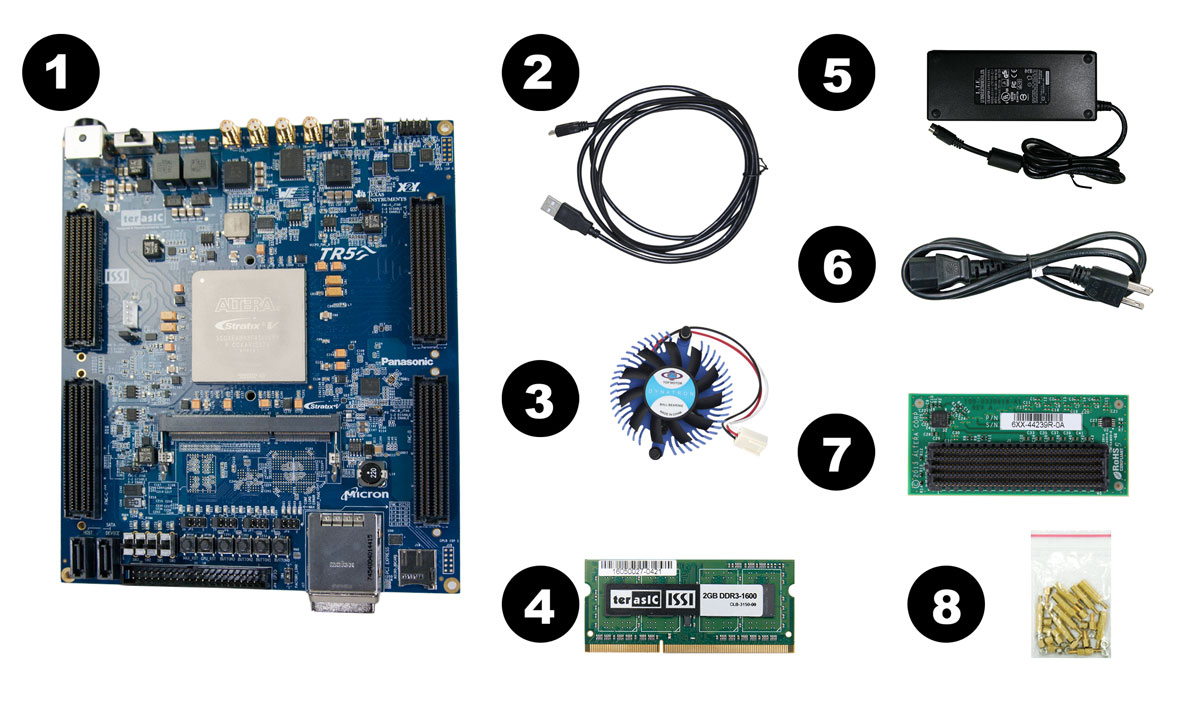

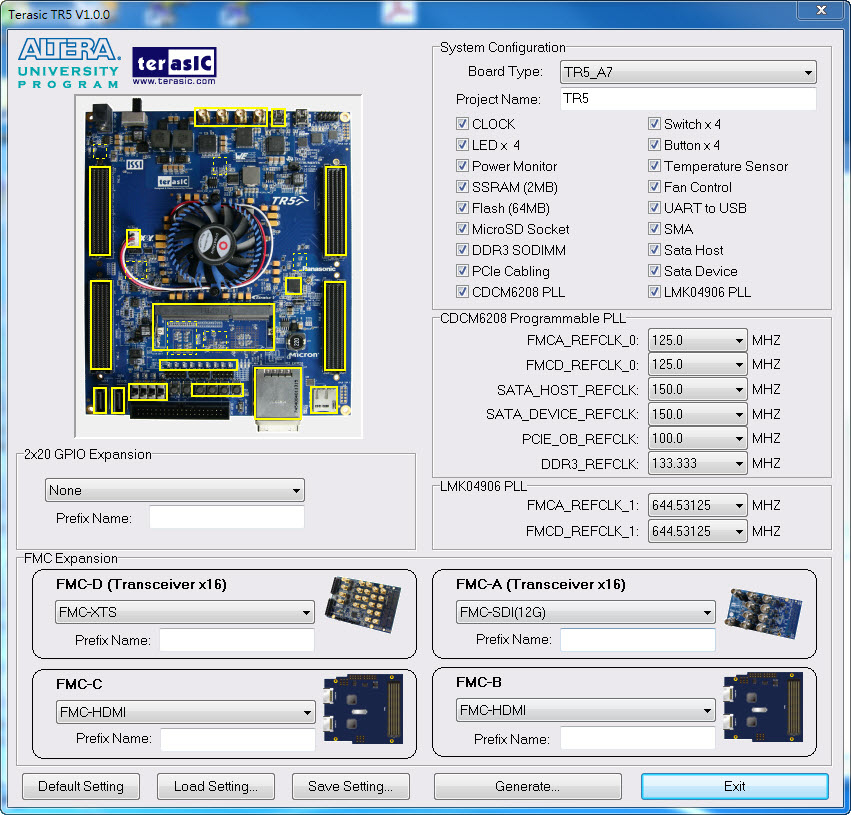

TR5開発キットには、DDR3 SDRAM、SDカード、USB-to-UART、SATA、PCIe、FMCコネクタなどの周辺機器用のさまざまなリファレンスデザインの例が含まれています。 キットはユーザーフレンドリーで、ユーザーがすぐに始めたり機能を確認することを可能にします。 このキットには「System Builder」ソフトウェアという名前のツールも含まれています。 ユーザーが選択したペリフェラル、FMCドーターカード、および指定されたクロック周波数に応じて、ピン割り当ておよびクロック構成IPを含む完全なQuartusプロジェクトを自動的に生成できます。 それはユーザーが時間がかかり、間違いがちな手動のピン割り当て作業を避けるのを助けます。
