Altera ICB-HSMC
産業用通信ボード(ICB-HSMC)は、高速メザニンカード(HSMC)を介したRS232、RS485、およびCAN(コントローラーエリアネットワーク)を含む産業用通信をサポートするように特別に設計されています。 デジタル通信ネットワークは、産業用オートメーションや機器などの分野でリアルタイムで信頼性の高い分散制御を実現するために、シリアル通信プロトコル標準に基づいたフィールドバスプロトコルを実装しています。 ICB-HSMCには、RS-485およびCAN用にそれぞれ2つのポートがあり、RS-232用に1つのポートがあります。 さらに、ユーザーがプログラム可能な入出力を行うために、GPIOコネクタと4つのPIOコネクタが用意されています。
![](https://www.terasic.com.tw/attachment/archive/510/image/image_15_thumb.jpg)

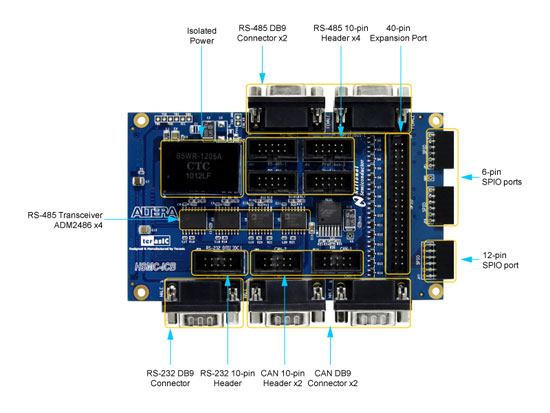

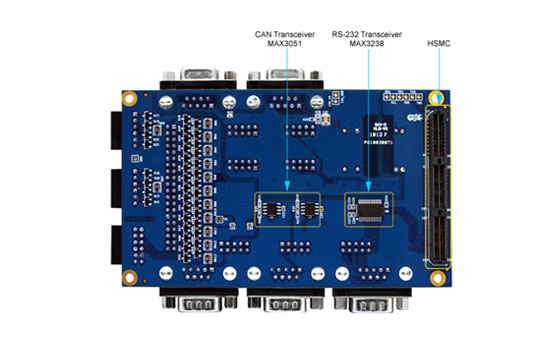

特徴
- インターフェイス変換用の高速メザニンカード(HSMC)コネクタ
- 2つのCAN DB9コネクタ
- 2つのRS-485 DB9コネクタ
- RS-232 DB9コネクタ
- 2つの6ピンSPIOポート
- 12ピンSPIOポート
- 40ピン拡張ポート
- サポートされている通信プロトコル(RS-232、CAN、RS-485)および信号測定用の7つの10ピンヘッダー
ブロック図
![](https://www.terasic.com.tw/attachment/archive/510/image/Block_Diagram.jpg)
用途
- コンピューターおよび自動化システム
- 産業環境
- 医療機器
- 通信ネットワークアプリケーション
ダウンロード
書類
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
ICB-HSMCユーザーマニュアル | | 2423 | 2010-08-12 | |
CD-ROM
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
ICB-HSMC CD-ROM | | | 2010-08-18 | |

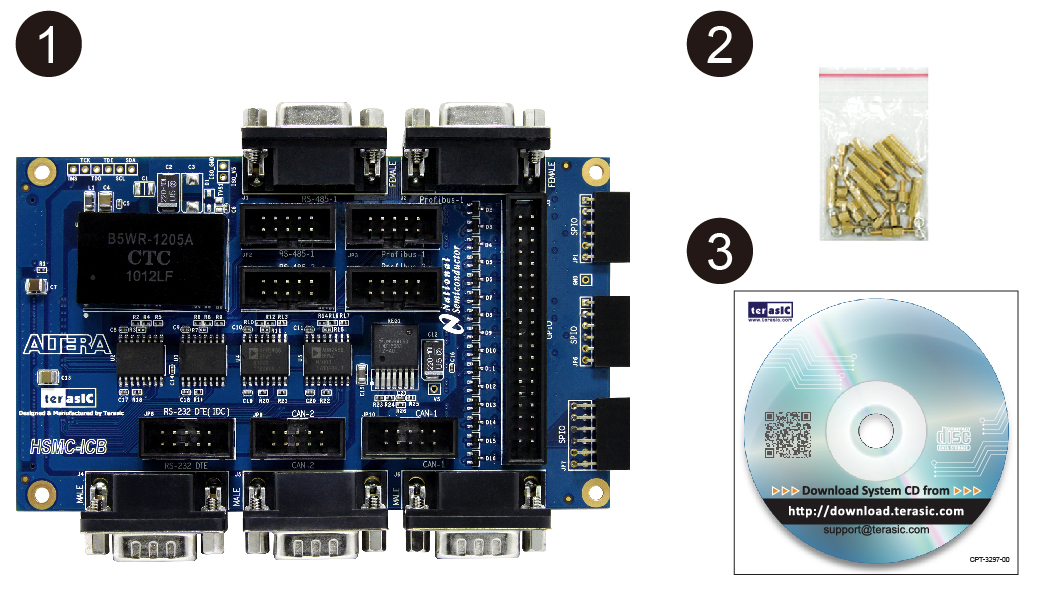

ICB-HSMCパッケージには以下が含まれます。
- ICB-HSMCボード
- ネジと銅の柱パッケージ
- システムCDダウンロードガイド
