CLR-HSMC(Camera Link Receiver)カードは、ビジョンアプリケーション用の通信インターフェイスである標準のCamera Link接続を提供するように設計されています。このカードは、高速メザニンカード(HSMC)コネクタを使用して、DE4、DE3、DE2-115などのHSMC / HSTCヘッダーをホストするボードとインターフェースします。

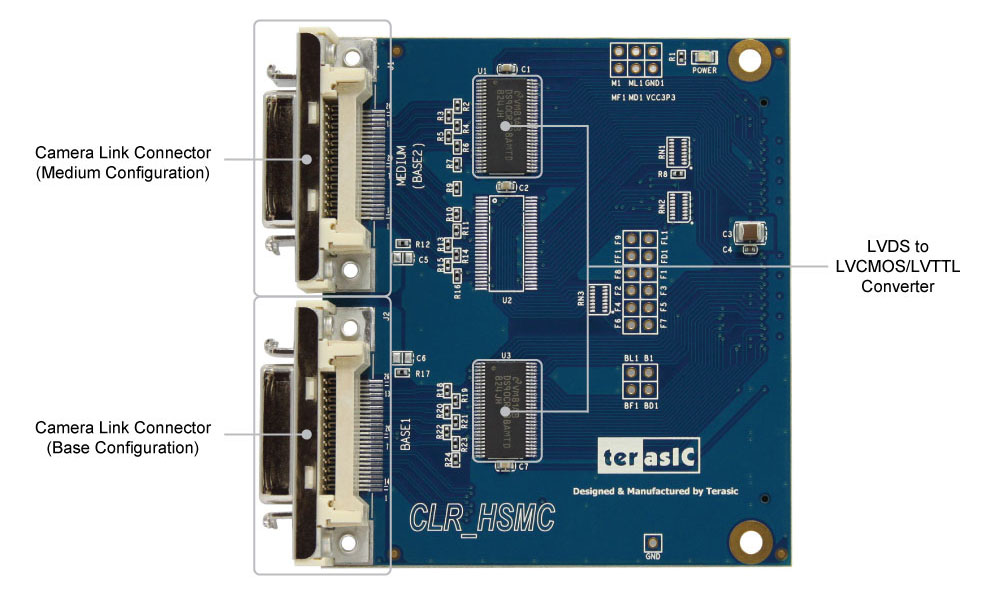

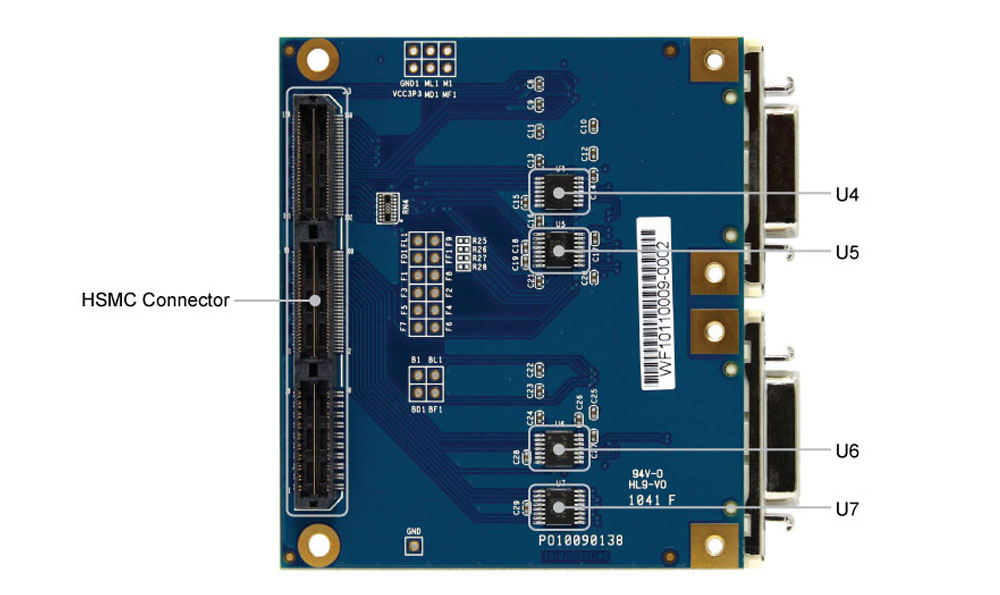

Camera Linkレシーバーカード
- 標準のCamera Linkモードのサポート(ベース、ミディアム、デュアルベースアセンブリ)
- カメラとのシリアル通信
- シンプルなインターフェース
- ハードウェア/ソフトウェアによる自動検出
- 2個のLVDS 28ビットチャネルリンクチップ(DS90CR288A)
- 28ビット、20〜85 MHzのシフトクロックをサポート
- 最大2.38 Gbpsのスループット
- 最大297.5 Mバイト/秒の帯域幅
- 2.5Vおよび3.3 VI / O規格をサポート
ブロック図
![](https://www.terasic.com.tw/attachment/archive/588/image/011.jpg)
CLR-HSMCのブロック図(基本モード)
![](https://www.terasic.com.tw/attachment/archive/588/image/002.jpg)

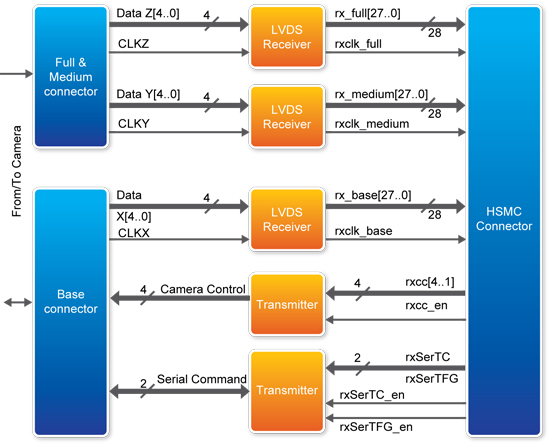

CLR-HSMCのブロック図(中モード)
![](https://www.terasic.com.tw/attachment/archive/588/image/image_012.jpg)
CLR-HSMCのブロック図(デュアルベースモード)
カメラとの接続
![](https://www.terasic.com.tw/attachment/archive/588/image/image_38_thumb.jpg)
ベースモードカメラへのCamera Link Receiver Card接続
![](https://www.terasic.com.tw/attachment/archive/588/image/image_39_thumb.jpg)

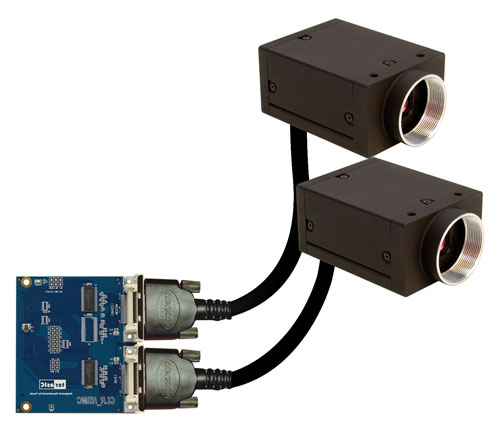

カメラリンクレシーバーカードとミディアムモードカメラの接続
FPGAボードとの接続
![](https://www.terasic.com.tw/attachment/archive/588/image/009.jpg)
アルテラDE2-115開発ボードへのCamera Link Receiver Card接続
![](https://www.terasic.com.tw/attachment/archive/588/image/003.jpg)
アルテラDE3開発システムへのCamera Link Receiver Card接続
注意。 CLR-HSMCをDE3に接続するには、アダプター(HFF)が必要です。 DE3キットにバンドルされています。
![](https://www.terasic.com.tw/attachment/archive/588/image/004.jpg)
アルテラDE4開発および教育委員会へのCamera Link Receiver Card接続
注意。 CLR-HSMCをDE4に接続するには、アダプター(HMF2)が必要です。 DE4キットにバンドルされています。
用途
リファレンスデザイン

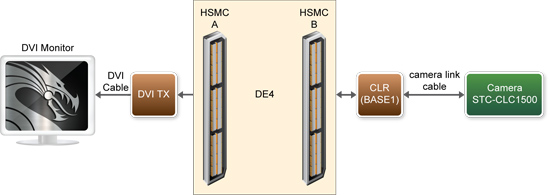

DE4のデジタルカメラデモンストレーション
この例は、DE4ボード上のデジタルカメラリンクカメラとカメラリンクインターフェイスカードの組み合わせアプリケーションを示しています。
デジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/588/image/image_005.jpg)
DE3のデジタルカメラのデモ
この例は、DE3ボード上のデジタルカメラリンクカメラとカメラリンクインターフェイスカードの組み合わせアプリケーションを示しています。
デジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/588/image/image_006.jpg)
DE2-115のデジタルカメラデモンストレーション
この例は、DE2-115ボード上のデジタルCamera LinkカメラとCamera Linkインターフェイスカードの組み合わせアプリケーションを示しています。
デジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/588/image/image_010.jpg)

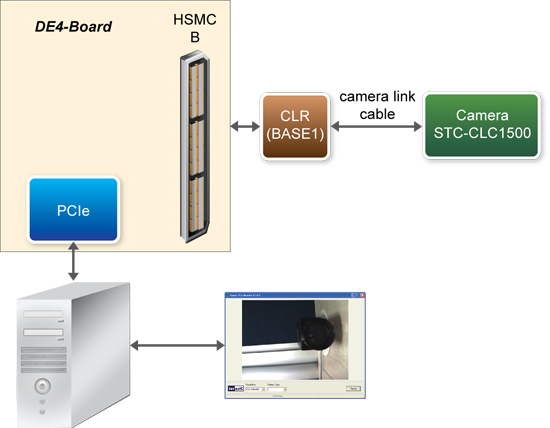

DE4用のPCI Expressインターフェイスを備えたデジタルカメラ
この例は、DE4の上記のデモを拡張したものです。DVIインターフェイスモニターを、PCIeインターフェイスを介してDE4ボードと通信し、ビデオフレームのより良いリアルタイム表示を実行できるPCターミナルアプリケーションに置き換えます。
PCI Expressインターフェースを備えたデジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/588/image/image_007.jpg)
