HDMI_RX_HSMCは、HSMC(高速メザニンコネクタ)インターフェイスを備えたHDMIレシーバードーターボードです。 HSMC準拠のコネクタをサポートするホストボードは、HSMCインターフェイスを介してHDMIドーターボードを制御できます。

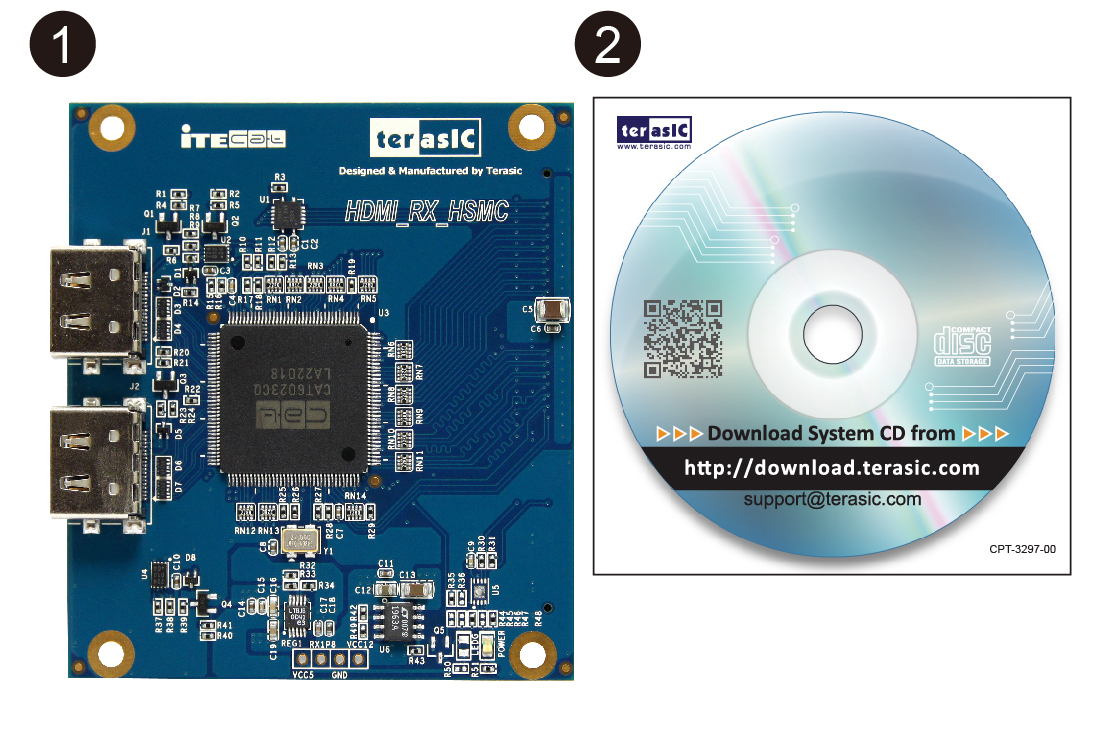

このHDMI_RX_HSMCキットには、VerilogおよびCで記述されたHDMI信号受信用のソースコードを含む完全なリファレンスデザインが含まれています。リファレンスデザインに基づいて、ユーザーはアプリケーションを簡単かつ迅速に開発できます。
HDMI_RX_HSMCは、HSMC(高速メザニンコネクタ)インターフェイスを備えたHDMIレシーバードーターボードです。 ボードには、次の豊富な機能が含まれています。
- 接続用の1つのHSMCインターフェイス
- デュアル受信ポートを備えた1つのHDMIレシーバー
- 2つの受信ポートのEDIDを別々に保存するための2つの2K EEPROM
- HSMCコネクタの3.3Vおよび12Vピンから給電
レシーバーは、HDMI 1.3a、HDCP 1.2、およびDVI 1.0仕様に準拠しています。 次の入力ビデオ形式をサポートしています。
![](https://www.terasic.com.tw/attachment/archive/583/image/receiver.jpg)
ボード機能のブロック図
![](https://www.terasic.com.tw/attachment/archive/583/image/block_diagram.png)
HDMI信号受信の関連ブロック図
接続性
![](https://www.terasic.com.tw/attachment/archive/583/image/connect_DE4.png)
HDMI_RX_HSMCドーターボードをDE4に接続する
THCB-HMF2ボードは、HDMI_RX_HSMCドーターボードとDE4のHSMCコネクタを接続するために必要であることに注意してください。
![](https://www.terasic.com.tw/attachment/archive/583/image/THCB_HMF2.jpg)
THCB – HMF2ボード
リファレンスデザイン
HDMI_RXからHDMI_TXへのループバック:
HDMIビデオおよびオーディオ信号のループバック(内部バイパス)。 レシーバーのオーディオおよびビデオ出力ピンは、トランスミッターの入力オーディオおよびビデオピンに直接接続されます。
![](https://www.terasic.com.tw/attachment/archive/583/image/demo1.png)
ループバックHDMI_RXからHDMI_TXへのデモハードウェアのセットアップ
