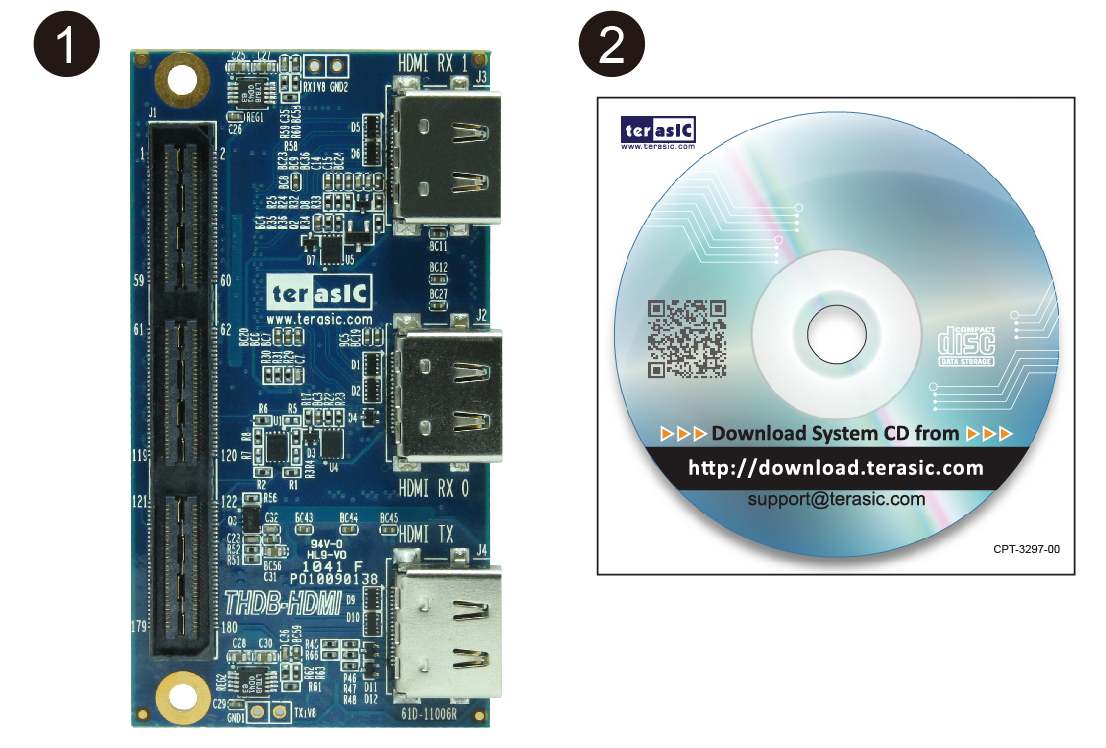

HDMIドーターボードは、HSTC(High Speed Terasic Connector)インターフェイスを備えたHDMIトランスミッター/レシーバーボードです。 ボードには、次の豊富な機能が含まれています。
- 接続用の1つのHSTCインターフェイス
- 1つの送信ポートを備えた1つのHDMIトランスミッタ
- デュエル受信ポートを備えた1つのHDMIレシーバー
- 2つの受信ポートのEDIDを別々に保存するための2つの2K EEPROM
- HSTCコネクタの3.3Vピンから給電
トランスミッターは、HDMI 1.3、HDMI 1.4a 3D、HDCP 1.4、およびDVI 1.0仕様に準拠しています。 次の入力ビデオ形式をサポートしています。
![](https://www.terasic.com.tw/attachment/archive/628/image/001.jpg)
レシーバーは、HDMI 1.3、HDMI 1.4a 3D、HDCP 1.4、およびDVI 1.0仕様に準拠しています。 次の出力ビデオ形式をサポートしています。
![](https://www.terasic.com.tw/attachment/archive/628/image/002.jpg)
ボード機能のブロック図
送信機の関連ブロック図
![](https://www.terasic.com.tw/attachment/archive/628/image/THDB_HDMI_Block_diagram_001_500.png)
レシーバーの関連ブロック図
![](https://www.terasic.com.tw/attachment/archive/628/image/THDB_HDMI_Block_diagram_002_500.png)
接続性
![](https://www.terasic.com.tw/attachment/archive/628/image/DE3_HDMI_500.jpg)
アルテラDE3 -Stratix III開発ボードへのHDMIボード接続
リファレンスデザイン
伝送専用デモ
(完全なソースコードが含まれています)
Transmissionデモンストレーションでは、さまざまなビデオ形式と色空間を含む、送信用のHDMIビデオ/オーディオ信号を生成できます。 RGB444、YUV422、YUV444を含む3つの色空間選択で利用可能な11のビデオ形式があります。
サポートされているビデオ形式は次のとおりです。
✔720x480p60
✔1024x76pP60
✔1280x720p50
✔1280x720p60
✔1280x1024
✔1920x1080i60
✔1920x1080i50
✔1920x1080p60
✔1920x1080p50
✔1600x1200p5
✔1920x1080i120
伝送専用デモハードウェアのセットアップ
![アドビシステムズ](https://www.terasic.com.tw/attachment/archive/628/image/0001.jpg)
ループバックデモ
(完全なソースコードが含まれています)
ループバックデモでは、HDMIソースデバイスとHDMIドーターボードのトランスミッター出力との接続を確立します。 ループバック(内部バイパス)は、レシーバーのオーディオおよびビデオ出力ピンがトランスミッターの入力オーディオおよびビデオピンに直接接続されているため、HDMIビデオおよび/またはオーディオ信号を生成します。
ループバックデモハードウェアのセットアップ
![アドビシステムズ](https://www.terasic.com.tw/attachment/archive/628/image/0002.jpg)
HDMIデモンストレーションのシステムブロック図
![](https://www.terasic.com.tw/attachment/archive/628/image/0003.png)
