DUAL XAUI TO SFP+ HSMC BOARD
このボードは、XAUIインターフェイスをサポートするトランシーバーホストボードに基づいて10Gイーサネットシステムを実装および設計するために、お客様が使用することを目的としています。このメザニンカードは、公に販売されている開発キットの一部となることを目的としており、ソフトウェアおよびIPコアのパッケージにバンドルできます。 XAUIバックエンドインターフェイスを備えた2つの全二重10G SFP
+チャネルがあります。 XAUI to SFP
+ HSMCは、XAUIベースのアルテラ「GX」ベースのデバイスに基づいた組み込みシステムを開発するためのハードウェアプラットフォームを提供します。現在XAUIをサポートしているデバイスは、Arria GX、Arria II GX、Stratix II GX、およびStratix IV GXです。
特徴
- HSMCからBCM8727への2つの独立したXAUIインターフェイス
- BCM8727からSFP +ケージへの2つの独立したSFIインターフェイス
- MDIOインターフェイス
- HSMC識別およびユーザーデータ用のI2C EEPROM
- Si5334Cクロックジェネレーター
- SMAコネクタおよびHSMCコネクタを介して利用可能な156.25MHzリファレンス
- 各チャンネルに4個のユーザー2色LED(合計8個の2色LED)

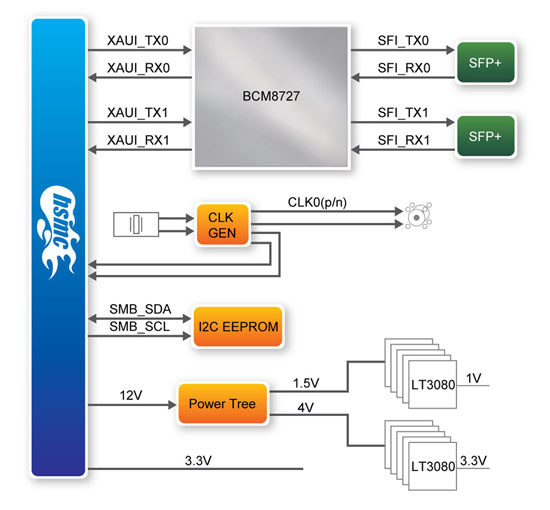

ブロック図
![](https://www.terasic.com.tw/attachment/archive/597/image/image_64_thumb.jpg)
接続性
![](https://www.terasic.com.tw/attachment/archive/597/image/image_65_thumb.jpg)

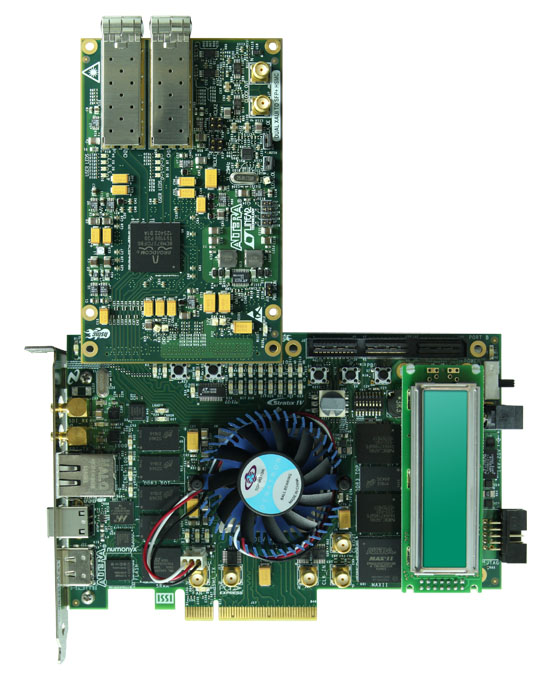

デュアルXAUI to SFP + HSMCボードは、Startix IV GX FPGA開発ボードに接続します
![](https://www.terasic.com.tw/attachment/archive/597/image/image_66_thumb.jpg)

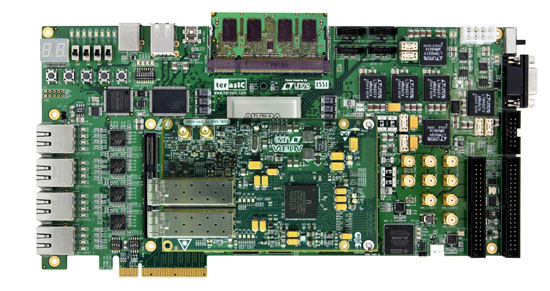

デュアルXAUI TO SFP + HSMCボードは、アルテラDE4 FPGA開発ボードに接続します
書類
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
DUAL_XUAI_UserManual | | 1968 | 2011-05-04 | ![](https://www.terasic.com.tw/theme/2012/images/file/pdf.gif) |

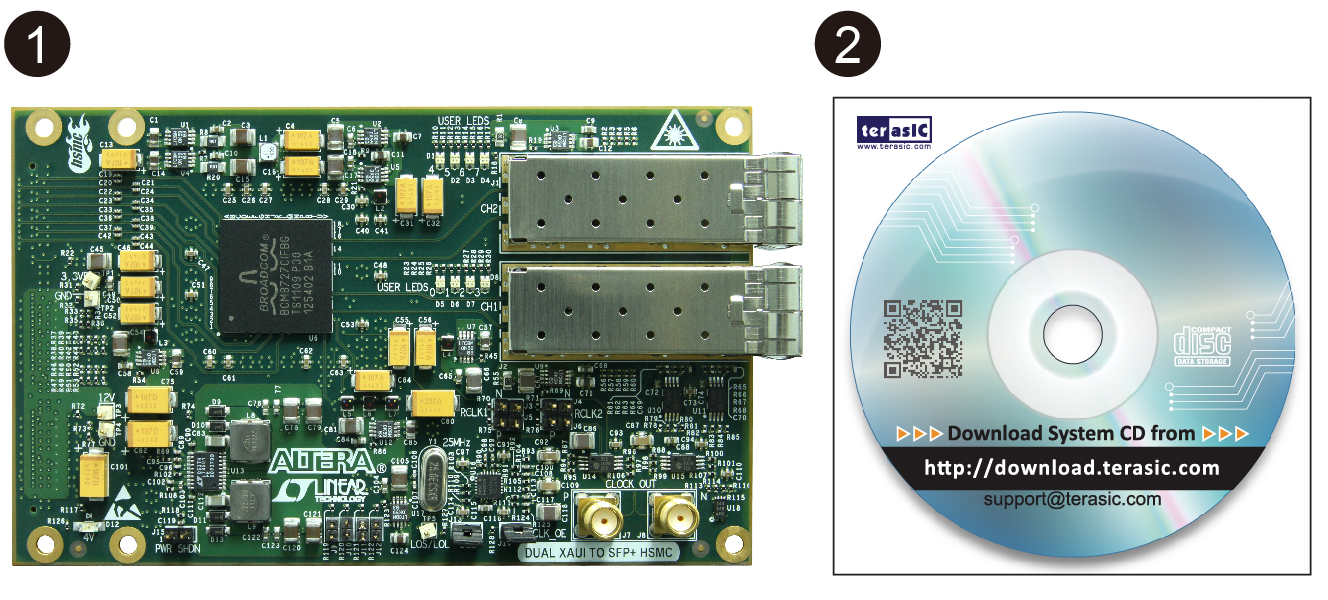

- デュアルXAUIからSFP + HSMCボード
- システムCDダウンロードガイド
