Aptina Sensor Adapter Card (AHA-HSMC)
AHA-HSMCは、Apsina Imaging Corporationのセンサー向けのTerasic Technologiesのドーターカードソリューションです。 AHA-HSMCは、高速メザニンコネクタ(HSMC)ポートを持つユーザーがさまざまなAptinaイメージセンサーをアルテラFPGA開発キットに接続できるようにします。
Aptina Imaging Systemsの詳細については、ON Semiconductorにお問い合わせください
http://www.onsemi.com/
(Aptina ImagingはON Semiconductorに統合されています)
特徴
AHA-HSMCは、Aptinaのパラレルインターフェースとアルテラの高速メザニンコネクタ(HSMC)をサポートするインターフェース変換ドーターカードです。
- Aptinaセンサーのi2c構成をサポート
- パラレルデータバスは12本のデータラインをサポート
- トリガー信号でAptinaセンサーのシャッター速度を設定できます
ブロック図
AHA-HSMCは、Aptinaのパラレルインターフェースとアルテラの高速メザニンコネクタ(HSMC)をサポートするインターフェース変換ドーターカードです。
![](https://www.terasic.com.tw/attachment/archive/625/image/image_70_thumb.jpg)
FPGAボードとの接続
![](https://www.terasic.com.tw/attachment/archive/625/image/image_59_thumb.jpg)
AHA-HSMCカード+ C3Hボード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_51_thumb.jpg)
ビデオ開発システム:Aptinaセンサー+ AHA-HSMCカード+ C3Hボード+ DVIカード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_60_thumb.jpg)
AHA-HSMCカード+ DE2-115ボード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_52_thumb.jpg)
ビデオ開発システム:Aptinaセンサー+ AHA-HSMCカード+ DE2-115ボード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_61_thumb.jpg)
AHA-HSMCカード+ DE3ボード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_53_thumb.jpg)
ビデオ開発システム:Aptinaセンサー+ AHA-HSMCカード+ DE3ボード+ DVIカード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_62_thumb.jpg)
AHA-HSMCカード+ DE4ボード
![](https://www.terasic.com.tw/attachment/archive/625/image/image_54_thumb.jpg)
ビデオ開発システム:Aptina + AHA-HSMC + DE4開発システム+ DVIカード
用途
•ビデオおよび画像処理
ダウンロード
資料
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
AHA-User_Manual | | 1428 | 2011-04-07 | |
CD-ROM
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
AHA-HSMC CD | | | 2011-04-06 | |
システムCDには、次のリファレンスデザインが含まれています。
DE2-115(800 X 600)のデジタルカメラデモンストレーション
この例は、AptinaセンサーヘッドボードとDE2-115ボード上のAHA-HSMCドーターカードの組み合わせアプリケーションを示しています。
![](https://www.terasic.com.tw/attachment/archive/625/image/image_79_thumb.jpg)

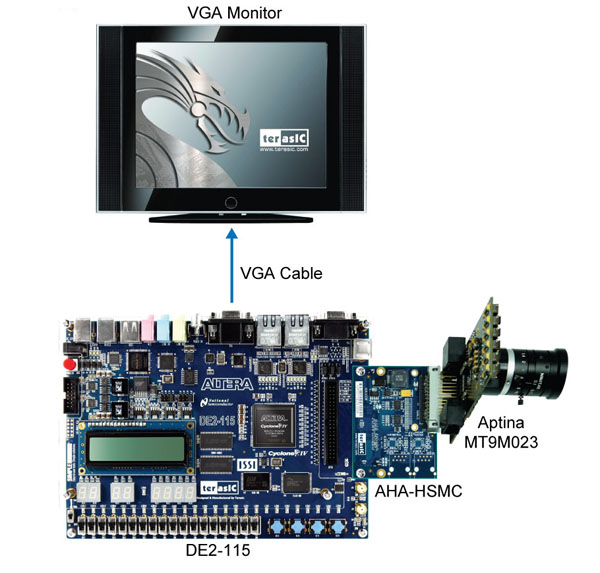

デジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/625/image/image_78_thumb.jpg)

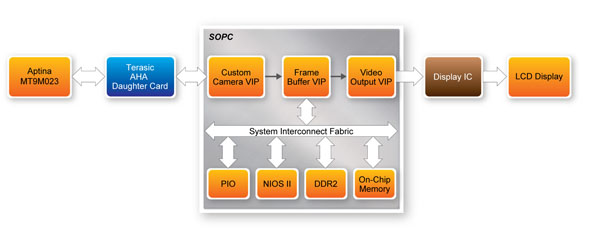

Cyclone III開発キットのデジタルカメラデモンストレーション(800 X 600および720p)
この例は、Cyclone III開発キットでのAptinaセンサーヘッドボード、AHA-HSMCドーターカード、およびDVI-HSMCドーターカードの組み合わせアプリケーションを示しています。
![](https://www.terasic.com.tw/attachment/archive/625/image/image_80_thumb.jpg)

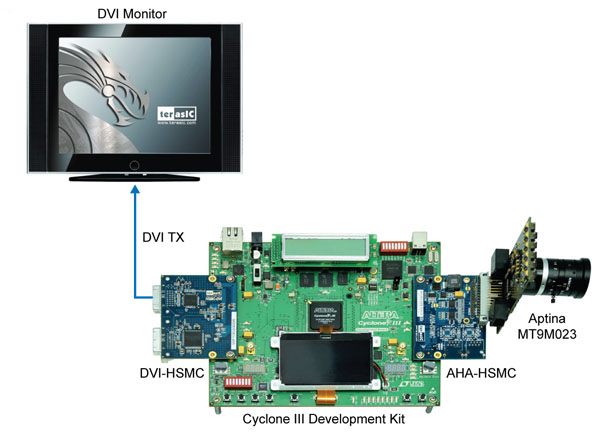

デジタルカメラデモンストレーションハードウェアのセットアップ
![](https://www.terasic.com.tw/attachment/archive/625/image/image_77_thumb.jpg)
このリンクをクリックして、FPGAベースのプラットフォームが複雑な画像処理を簡単に実行してWDR CMOSイメージセンサーをサポートする方法を確認してください。
http://www.altera.com/b/cyclone-iii-video-surveillance-camera-ref-des.html
Aptina Imaging Systemsの詳細については、ここをクリックしてください。
http://www.aptina.com/products/image_sensors

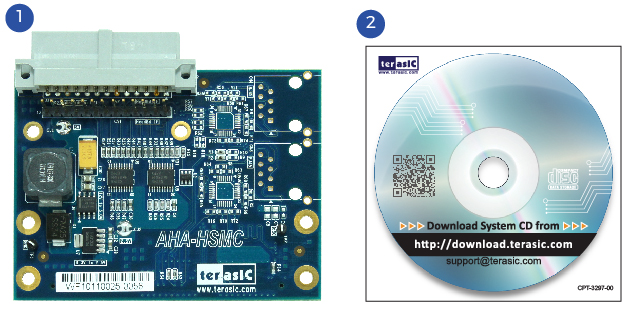

![](https://www.terasic.com.tw/attachment/archive/625/image/kitcontents.jpg)
- AHA-HSMCボード
- ダウンロードガイド
