HSMC ARRadioドーターカード
ARRadio-HSMCは、高度に統合されたRF Agile Transceiver™であるAD9361用のHSMCボードです。 完全なチップレベルデザインパッケージは、ADIのWebサイトにあります。 カードに関する情報、その使用方法、それを囲むデザインパッケージ、およびそれを機能させるソフトウェアについては、こちらをご覧ください。
ARRadio-HSMCの目的は、AD9361の最大性能を示すRFプラットフォームを提供することです。 このプラットフォームのRF性能は、2.4 GHzで問題なくデータシートの仕様を満たすことができ、それ以外の場所ではほとんど期待されていません。 これは、ボード上にある外部Johanson Technologyの2450BL15B050E 2.45 GHzバランによるものです。 このバランは、2400〜2500 MHzの動作周波数に定格されています。
このプラットフォームは、主にハードウェア/ RF調査用であり、カスタムハードウェアが完成する前にRFチームからさまざまな波形を表示します。目的の周波数で波形を表示し、必要に応じてバランを変更することを恐れません。 (構成セクションをご覧ください)。
詳細については、次をご覧ください。
http://wiki.analog.com/resources/eval/user-guides/arradio
Receive
- 最大2つのダイレクトコンバージョンRF受信チャネルをサポート
- 完全に統合されたシンセサイザー(ループフィルターを含む)
- データパスは、LNA、復調器、LPF、ADC、デジタルフィルターで構成されています
- AGC、直交キャリブレーション、DCオフセットキャリブレーション
- NF:2.5dB @ 1GHz
- ADC:連続時間シグマデルタ、640MSPS
- デジタルフィルター:128の複雑なタップ、2〜48の間引き
- ゲイン:1dBステップサイズ、80dBアナログ範囲、30dBデジタル範囲(ADCスケーリング後)
- 温度補正RSSI用のオンチップセンサー
Transmit
- 最大2つのダイレクトコンバージョンRF送信チャネルをサポート
- 完全に統合されたシンセサイザー(ループフィルターを含む)
- データパスは、デジタルフィルター、DAC、および変調器で構成されます
- デジタルフィルター:128の複雑なタップ、2〜48の補間
- ゲイン:ステップサイズ0.25dB、範囲86dB
- DAC:320MSPS
クロッキング
クロックはデバイスによって管理され、ソフトウェアでプログラム可能です。 デバイス内のさまざまなクロックについては、デバイスのデータシートを参照してください。 このボードは、AD9361に40MHzの水晶を提供します。
SPI
SPI信号は、HSMCコネクタに直接渡されます。
制御/モニター
このデバイスは、専用ピンを介してリアルタイムで制御できます。 これらの信号はHSMCコネクタに渡されます。 これらのピンの機能はプログラム可能で、ゲイン、同期、ステートマシン制御などが含まれます。詳細については、データシートを参照してください。
このデバイスは、専用ピンの別のセットを介して内部信号のリアルタイム監視も可能にします。 繰り返しますが、これらの信号はHSMCコネクタに渡されます。 内部信号はこれらのピンに多重化されます。詳細については、データシートに詳しく説明されています。
パワー
主要コンポーネント:
ADP1755 | 低ドロップアウト、リニアレギュレータ、1.2A、1.6〜3.6V |
ADP2164ACPZ | 高効率、ステップダウンDC-DCレギュレータ |
ボードは、HSMCを介してFPGAボードからすべての電力を受け取ります。
接続性
ARRadioは、次のTerasic FPGA開発ボードに接続できます。
SoCKitを接続する
![](https://www.terasic.com.tw/attachment/archive/946/image/image_24_thumb.jpg)
•サイズ:78.1x84.12 mm
書類
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
ARRadioクイックスタートガイド | 1.0.0 | 1009 | 2015-07-09 | |
回路図 | 1.0.0 | 123 | 2015-06-26 | |
ARRadioユーザーガイド | 1.0.0 | | 2015-05-29 | |
Linuxイメージ
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
DE10-StandardおよびARRadio | 1.0 | | 2017-06-06 | |
SoCKitとARRadio | 1.0 | | 2015-03-03 |
|
DE10 RFCハードウェアプロジェクト
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
DE10標準RFCハードウェア | 1.0 | | 2017-06-06 | |

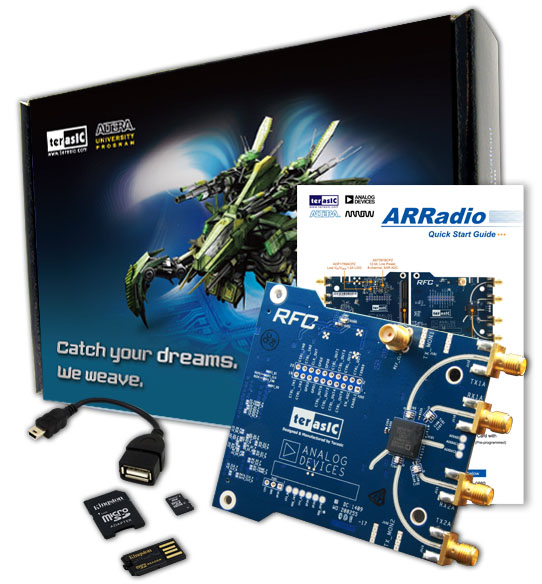

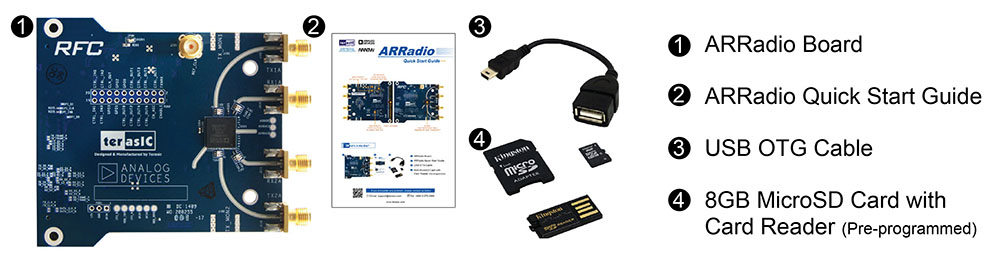

- ARRadioボード
- ARRadioクイックスタートガイド
- USB OTGケーブル
- カードリーダー付き8GB MicroSDカード(プログラム済み)
