HDMI-FMC


Terasic HDMI-FMCは、FMC（FPGAメザニンカード）インターフェイスを備えたHDMIトランスミッター/レシーバードーターボードです。ユーザーは、HDMI画像とビデオのキャプチャ、処理、最大4Kx2K @ 30fps解像度の表示のためにFMCコネクタを介してFPGA開発キットとHDMIモジュールを接続できます。

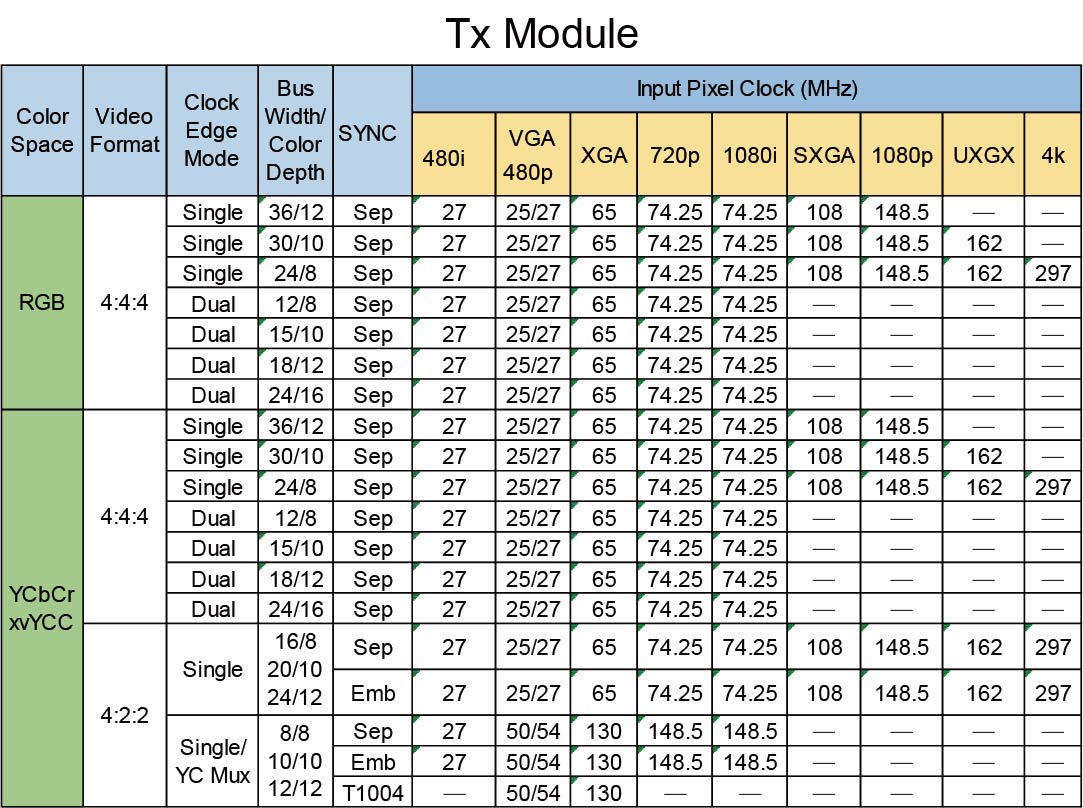

HDMI-FMCは、HDMI TxおよびRxモジュールの両方に、HDMI 1.4a機能をサポートしています。 Txモジュールは、最も一般的な標準および非スタンドビデオ入力フォーマット、最も一般的な3Dフォーマット、および最大8ビット4K（30Hz）、12ビット1080p（60Hz）、12ビット720p / 1080iまでのビデオ解像度をサポートできます。 （120 Hz）、および16ビット1080p（30 Hz）。オーディオインターフェイスは、S / PDIF、DSD、I2S、およびHBRオーディオ形式の入力をサポートしています。

Rxモジュールは、すべての必須および追加の3Dビデオ形式と拡張測色（sYCC601、Adobe®RGB、Adobe YCC601、xvYCC拡張色域色CEC 1.4互換）を最大36ビットDeep Colorでサポートできます。オーディオインターフェイスは、SACD、DSD、I2S、およびHBRオーディオ形式の出力をサポートしています。

さまざまなFPGA開発キットで動作するHDMI-FMCの完全なデモを提供しています。これらのデモは、RTLとALTERA VIPを使用して、これらのデモを参照して作成されます。ユーザーはアプリケーションをすばやく開発できます。
