8 Mega Pixel Digital Camera Package with FMC interface
Terasic D8M-FMCは、FMCのピン数の少ないコネクタインターフェイスを備えた8メガピクセルのカメラキットです。 MIPIカメラモジュール、MIPIデコーダー、HDMI-TXが含まれています。
MIPIカメラモジュールは画像をキャプチャし、MIPIビデオ信号パッケージで送信します。 このパケットは、MIPIデコーダーを介して10ビットの並列Bayerパターンに変換されます。 データはFMCコネクタを介して送信されます。 MIPIカメラモジュールには、焦点距離を制御するためのボイスコイルモーター(VCM)が組み込まれています。 ユーザーはI2Cインターフェイスを介して調整できます。 D8M-FMCには、開発者がFPGAメインボードに表示機能がない場合に、HDMI入力を備えたモニターに処理済みのビデオ画像を表示するためのHDMI-TXも含まれています。
FMCコネクタは、VITA 57.1で定義されている標準の拡張インターフェイスです。 FMCコネクタを備えたメインボードはすべて、D8M-FMCとインターフェイスできます。
Terasic D8M-FMCキットには、カメラキャプチャおよびディスプレイのリファレンスデザインも含まれています。 2つのバージョンがあります。 1つはRTLコードのみで、もう1つはQsysのアルテラVIPなどのコンポーネントを使用します。 これにより、ユーザーはカメラモジュールの操作にすばやく慣れ、これらの例に基づいてカスタムアプリケーションを開発できます。
仕様書
- パッケージインターフェイス:1.8 / 2.5 / 3.0 / 3.3VI / O規格のFMC
- MIPIカメラモジュール:
- チップP / N:OV8865
- カラーフィルターの配置:ベイヤーパターン
- 天使を見る:70度
- レンズタイプ:1 / 3.2インチ
- ピクセル:3264x2448(8メガピクセル)
- フレームレート:1408 x 792の解像度で1秒あたり最大60フレーム、3268 x 2448の解像度で1秒あたり30フレーム
- フォーカス制御をサポート
- インターフェース:MIPI
- MIPIデコーダー:
- チップP / N:TC358748XBG
- MIPI CSI-2準拠
- MIPIからパラレルポートへのコンバーター
- 最大4つのデータレーンをサポート
- HDMI TX v1.4
- パッケージサイズ:73.4x60.0 mm

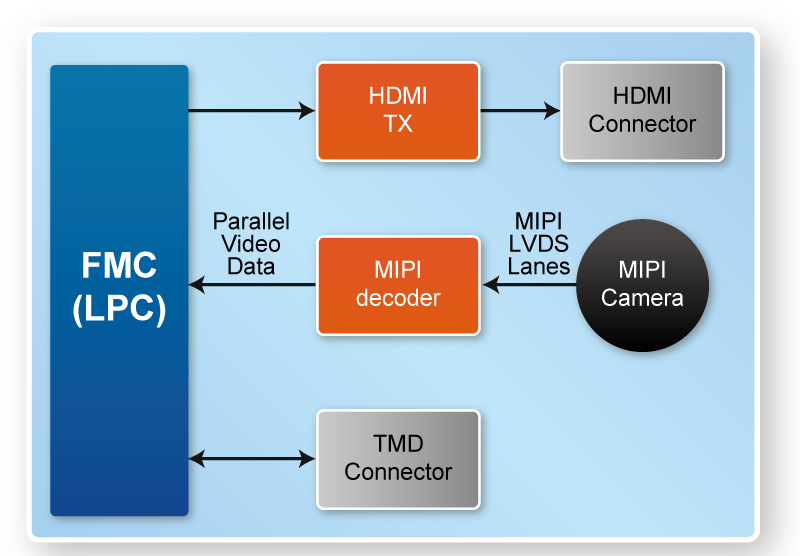

ブロック図
![](https://www.terasic.com.tw/attachment/archive/1051/image/blockDiagram.jpg)
D8M-FMCの機能ブロック図を上に示します。 MIPIカメラモジュールは、キャプチャしたビデオをMIPIリンク経由でMIPI Decoderに送信します。 MIPI Decoderは、MIPIビデオデータをパラレルデータに変換し、FMCコネクタを介してメインボードに出力します。 MIPIカメラモジュールとMIPIデコーダーのパラメーターは、I2Cインターフェイスを介してFPGAで構成できます。 たとえば、MIPIカメラモジュールからの出力ピクセル数、RGBゲイン、フォーカスの位置、MIPIデコーダーのPLL、ビデオMIPIデコーダーのパラメーターなど。
D8M-FMCには、FPGAメインボードに表示機能がない場合に、HDMI入力を備えたモニターに処理済みのビデオ画像を表示するためのデベロッパー向けのHDMI-TXも含まれています。
ctivity
D8M-FMCパッケージは、FMC拡張ヘッダーを備えたFPGAメインボード用に設計されています。
- D8M-FMCをTerasic TR5に接続します
書類
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
D8M-FMCユーザーマニュアル | 1.1 | 3164 | 2018-09-26 | |
CD-ROM
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
D8M-FMC CD-ROM | v.1.0.1 | | 2018-09-26 | |
![](https://www.terasic.com.tw/attachment/archive/1051/image/D8M_FMC_contents.jpg)

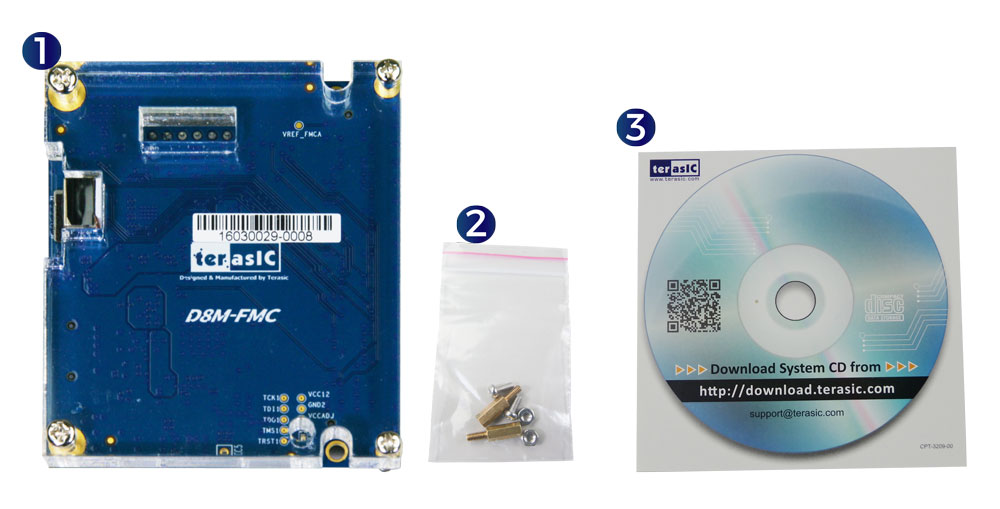

1. D8M-FMC
2.ネジと銅の柱のパッケージ
3. CDダウンロードガイド
