高速A/D&D/A ドータボード
- チャネルを倍増
- パワーを倍増
- 信じられないほどコンパクトなサイズで
THDB_ADA(ADA)ドーターボードは、DEシリーズおよびCyclone IIIスターターキット、またはHSMCまたはGPIOインターフェイスを備えた他のボードでDSPソリューションを提供するように設計されています。
- 14ビットの解像度と最大65 MSPSのデータレートのデュアルADチャネル
- 14ビットの解像度と最大125 MSPSのデータレートのデュアルDAチャネル
- GPIOおよびHSMCインターフェイスとの互換性
- クロックソースには、発振器100MHz、ADおよびDAそれぞれのSMA、HSMCまたはGPIOインターフェースのいずれかからのPLLが含まれます
- サイズ:90.3 * 78.2 mm
用途
- 低価格のオシロスコープとパターン発生器
- 通信トランシーバー
- デジタル信号処理
- さまざまな変調技術のプラットフォーム
接続性
ADA-GPIOとADA-HSMCの2つのモデルがあり、DE1-SoC / DE2 / DE1 / DE0 / DE2-70およびSoCKit / TR4 / DE4 / DE3 / DE2-115 / DE2i-150への接続の互換性を提供します。 / Cyclone Vスターターキット/ Cyclone IIIスターターキット。
ADA-GPIO接続
![](https://www.terasic.com.tw/attachment/archive/278/image/ADA_DE2-70_500.jpg)
ADA-HSMC接続
- ADA-HSMCをSoCKit(C5S)に接続します
- ADA-HSMCをCyclone IIIスターターキットに接続します
![](https://www.terasic.com.tw/attachment/archive/278/image/ADA_QB3_500.jpg)
- ADA-HSMCをDE3に接続する
注意。 ADA-HSMCをDE3に接続するには、アダプター(SFFまたはHFF)が必要です。 DE3キットにバンドルされています。
![](https://www.terasic.com.tw/attachment/archive/278/image/ADA_DE3.jpg)
![](https://www.terasic.com.tw/attachment/archive/278/image/image_24_thumb.jpg)
- ADA-HSMCをDE4に接続する
注意。 ADA-HSMCをDE4に接続するには、アダプター(HMF2)が必要です。 DE4キットにバンドルされています。
![](https://www.terasic.com.tw/attachment/archive/278/image/image_26_thumb.jpg)
![](https://www.terasic.com.tw/attachment/archive/278/image/image_25_thumb.jpg)
![](https://www.terasic.com.tw/attachment/archive/278/image/image_27_thumb.jpg)

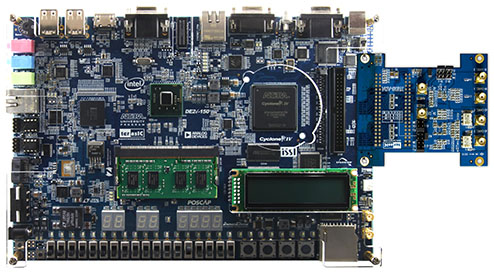

- ADA-HSMCをDE2i-150に接続する
![](https://www.terasic.com.tw/attachment/archive/278/image/image_32_thumb.jpg)

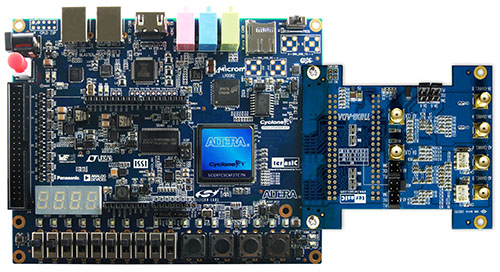

- ADA-HSMCをC5G(Cyclone V GXスターターキット)と接続します
![](https://www.terasic.com.tw/attachment/archive/278/image/image_31_thumb.jpg)

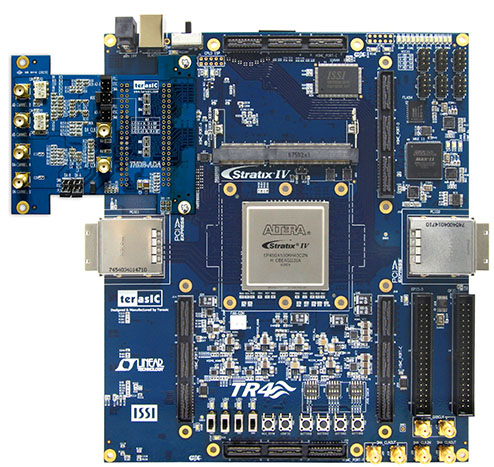

- ADA-HSMCをTR4に接続します
![](https://www.terasic.com.tw/attachment/archive/278/image/image_33_thumb.jpg)
書類
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
THDB-ADAユーザーガイド | 1.2.4 | 2767 | 2015-10-20 | |
のCD-ROM
タイトル | バージョン | サイズ(KB) | 追加日 | ダウンロード |
---|
THDB-ADA CD-ROM | 1.7.4 | | 2017-10-11 | |
ADAユーティリティ(DE2-115 / DE2-70 / DE0サポートQuartus 15.0用) | 1.6.1 | | 2016-01-30 | |
ADAユーティリティ(Quartus 14.0をサポート) | 1.5.0 | | 2014-07-29 | |
ADAユーティリティ(Quartus 12.1をサポート) | 1.4.0 | | 2013-01-22 | |
すべてのソースコードは「現状のまま」提供されることに注意してください。 さらにサポートまたは変更が必要な場合は、
Terasicサポートにお問い合わせください。リクエストはTerasicデザインサービスに転送されます。
IPおよび開発に関するその他のリソース。 キットは、
Intelユーザーフォーラムで入手できます。
リファレンスデザイン
任意波形発生器
![](https://www.terasic.com.tw/attachment/archive/278/image/Figure6_500.jpg)

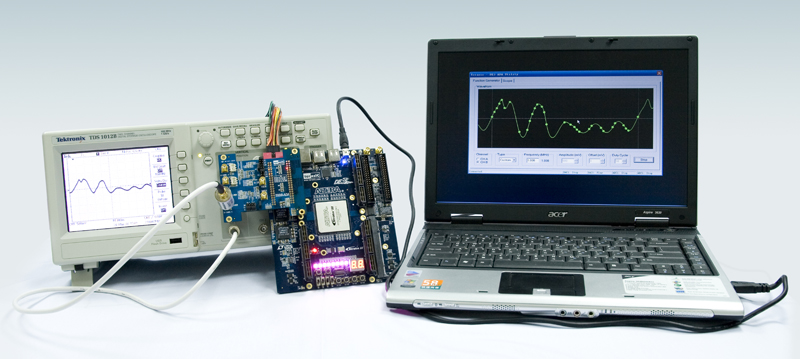

DE3でのランダム波形ジェネレーターの構成セットアップ
高速フーリエ変換分析

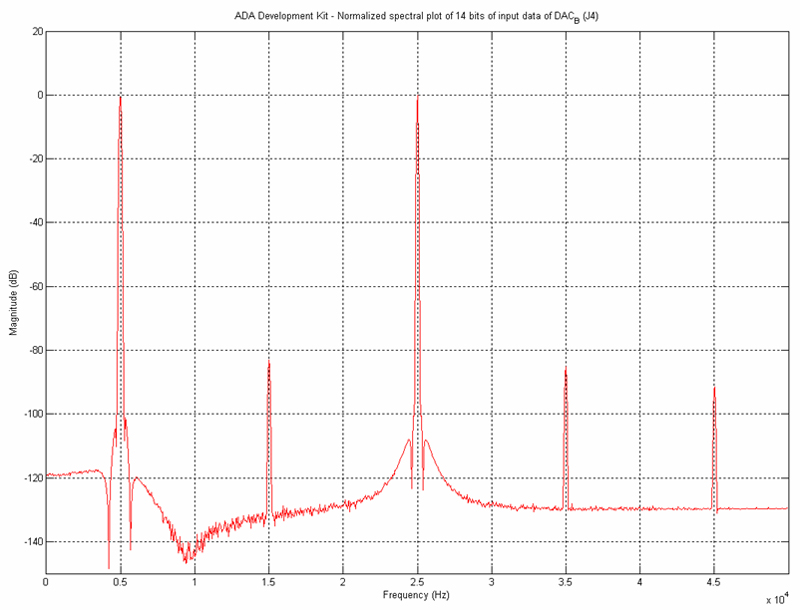

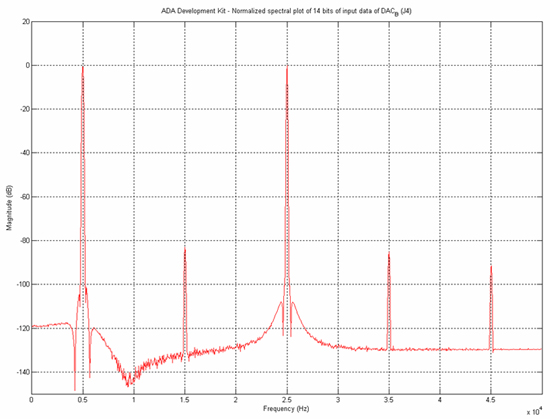

14ビットDAC B入力データの正規化されたスペクトルプロット

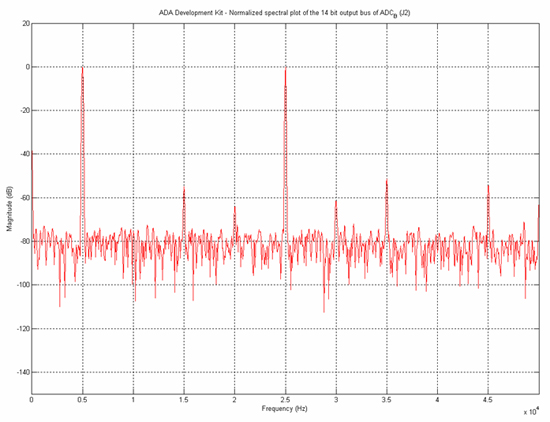

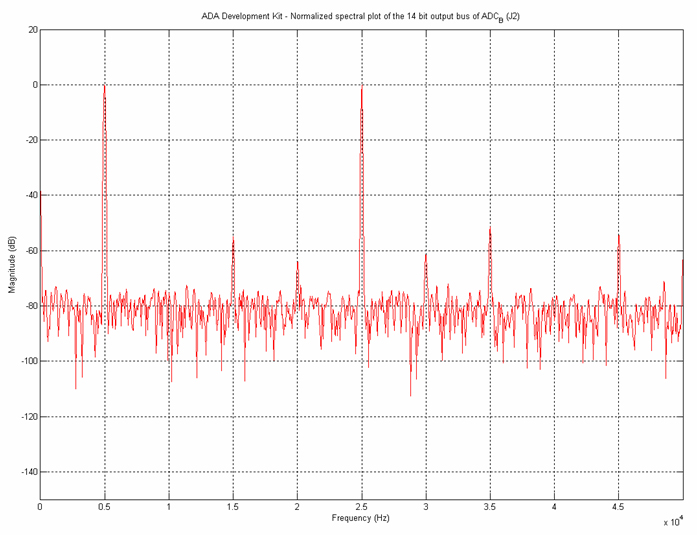

14ビットADC B出力データの正規化されたスペクトルプロット
ADAボードのパケットには以下が含まれます
![](https://www.terasic.com.tw/attachment/archive/278/image/kitcontents.jpg)
- AD / DAボード
- ダウンロードガイド
