Starter Platform for OpenVINO™ Toolkit
OpenVINO™ツールキットのスタータープラットフォームは、高性能で競争力のあるコストのPCIeベースのFPGAカードです。これは、301K LEで最大のCyclone V GT（またはGX）デバイスを搭載し、PCIe Gen 2 x4をサポートします（GXデバイスはPCIe Gen 1 x4をサポートします）。このボードには、1GB DDR3、64MB SDRAM、UART-USBインターフェース、GPIOやArduinoなどの拡張ヘッダーが付属しています。これにより、OpenVINO™ツールキット用のスタータープラットフォームは、適切なコンピューティングパフォーマンスと低消費電力を備えた再構成可能なプラットフォームになります。
OpenVINO™Toolkit用スタータープラットフォームのパッケージには、オンボードのすべての周辺機器のリファレンスデザインが含まれています。また、開発者が必要に応じてすぐにシステムを構築し、構築を開始するための詳細なユーザーマニュアルもあります。
OpenVINO™ツールキットのスタータープラットフォームは、OpenCL HPC（ハイパフォーマンスコンピューティング）開発プラットフォームとして完璧な出発点です。これは、開発者が高水準プログラミング言語でシステムを設計するためのIntel FPGA OpenCL BSPをサポートします。計算を必要とするタスクをCPUからFPGAにオフロードできるため、システムのパフォーマンスが大幅に向上します。

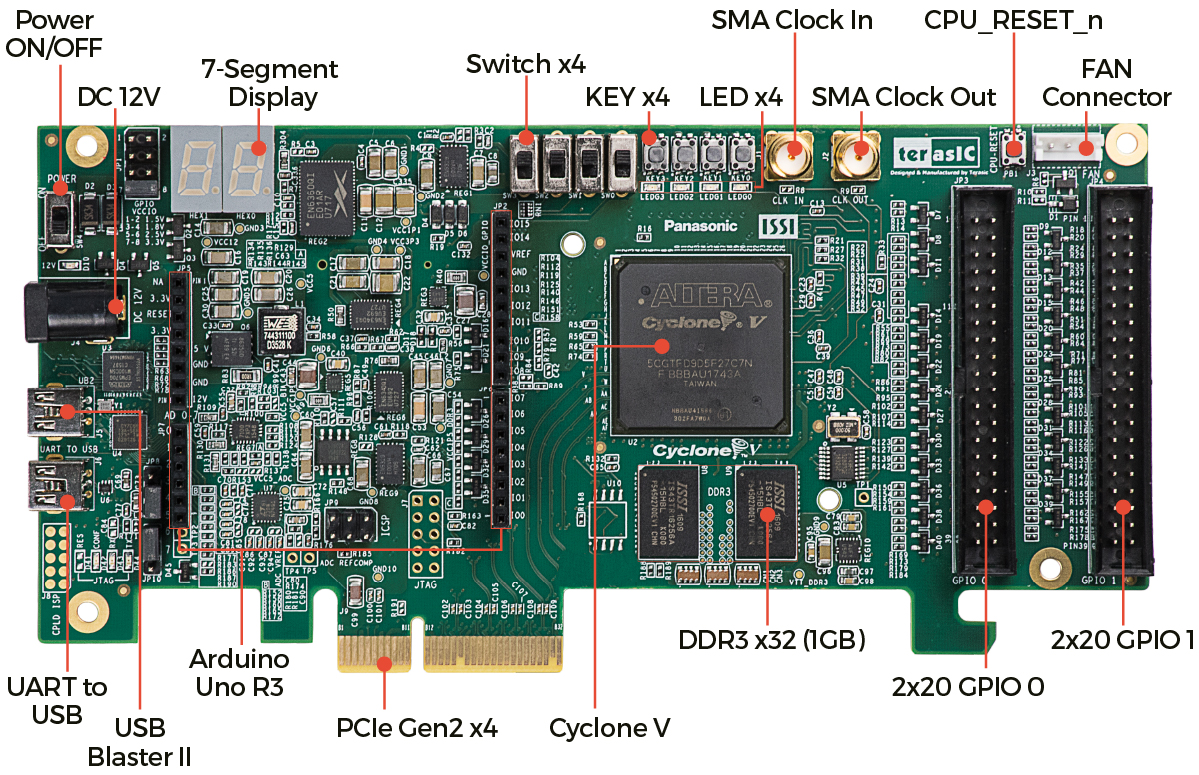

FPGAデバイス
- サイクロンV
- 301Kプログラマブルロジックエレメント
- 13,917 Kビットの埋め込みメモリ
- 8つのフラクショナルPLL
- 2つのハードメモリーコントローラー
- 9つのトランシーバー（GT速度は6.144G、GX速度は3.125Gです）
構成とデバッグ

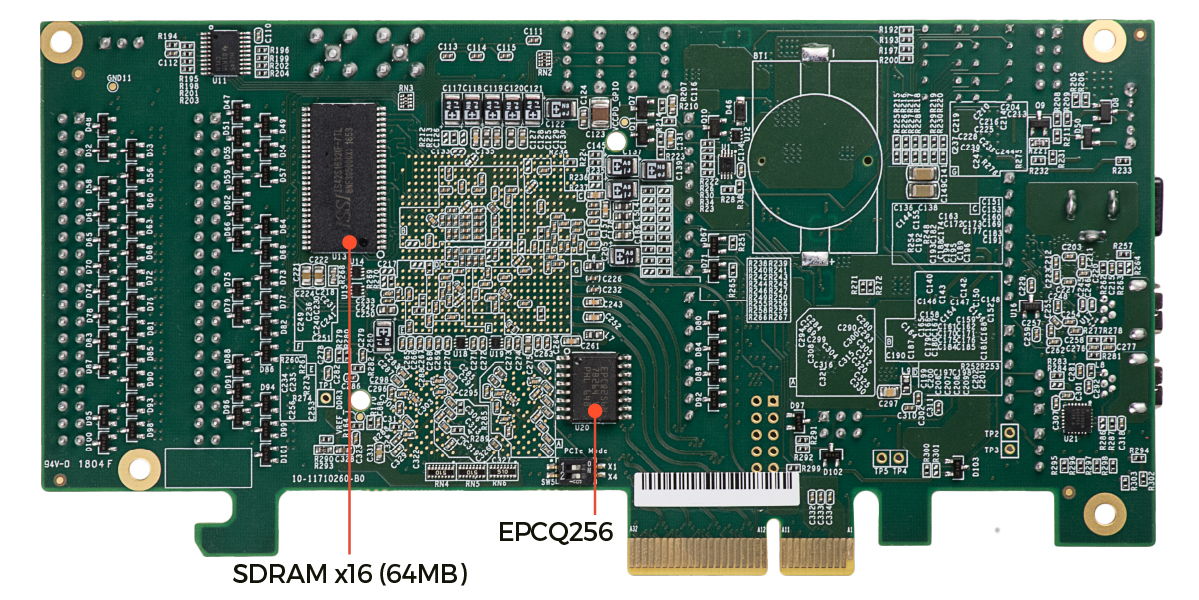

- クワッドシリアル構成デバイス-EPCQ256
- オンボードUSB Blaster II（Mini-B USBコネクタ）
メモリデバイス
- 64MB（32M x16）SDRAM
- 1GB（2 x256M x16）DDR3 SDRAM
コミュニケーション
- UART to USB（Mini-B USBコネクタ）
- GTデバイスはPCIe Gen2x 4をサポート（GXデバイスはPCIe Gen1x 4をサポート）
拡張I / O
- 2 x40 GPIOヘッダー
- 36の一般的なGPIOピン
- 8ペアのLVDS TXおよび8ペアのLVDS RXをサポート
- ダイオード保護回路
- 構成可能なI / O規格：1.5 / 1.8 / 2.5 / 3.3V
- Arduino Uno Revision 3拡張ハードウェア1台
- アナログADC
- SPIインターフェース
- 500Kspsサンプリングレート
- 8つのチャネル
- 12ビットの解像度
- アナログ入力範囲：0〜4.096 V
- 解像度：12ビット
- デジタルIO
- SMA IN / OUT 3.3Vシングルポート
スイッチ、ボタン、LED、7セグメント
- 5つのユーザーボタン（4つの通常のボタン、1つのCPU_RESET_n）
- 4ユーザースイッチ
- 4つのLED
- 2 7セグメント
パワー
Cooling
ブロック図
- Terasic Starter Platform for Open VINO
™Toolkit（TSP）
- Open VINO
™Toolkitのスタータープラットフォームクイックスタートガイド
- PCIeブラケット（取り付け済み）
- ファン（取り付け済み）
- ネジおよびシリコンフットスタンドパッケージ
- AC電源コード
- 電源アダプタ
- タイプA-ミニB USBケーブル
